CNC apstrādes aviācijas un kosmosa daļas: materiāli, pielaides un DFM konstrukcijas un dzinēja komponentiem

H1 pamatojums:Dizaineriem, kuri meklē šo vienumu, pirms zīmējuma izlaišanas ir nepieciešamas procesa{0}}līmeņa vadlīnijas -, nevis nozares pārskats. Šis nosaukums norāda uz trim lēmumiem, ko viņi aktīvi pieņem: materiāls, tolerance un DFM.

Jūsu konstrukcijas kronšteins ir 7075-T7351 monolīta kabata ar 1,2 mm sloksnēm, pirkuma-pret-lidojuma attiecību 15:1, un jūsu stresa komanda tikko pievienoja noguruma-kritisko urbumu ar ±0,012 mm patiesās pozīcijas izsaukumu. Pirmais mašīnu veikals kotēja sešas nedēļas. Otrais jautāja, vai esat apsvēris iespēju pārvietot atskaites punktu uz montāžas virsmu. Otrais veikals ir tas, kuru vēlaties.

Aviācijas un kosmosa detaļu CNC apstrāde nav vispārēja{0}}metāla griešana ar stingrāku dokumentu noformēšanu. Materiāls cīnās ar instrumentu, ģeometrija apgrūtina vāju stiprinājumu, un kvalitātes sistēmai, kas atrodas aiz katra griezuma, ir jāiztur audita pēdas, kas izseko līdz kausējuma partijai. Šī rokasgrāmata aptver sakausējuma izvēli, pielaides stratēģiju, 5 asu procesa plānošanu un DFM slazdus, ​​kas palielina izmaksas, nepievienojot funkciju.

Ražošanas konteksts: kāpēc jaudai šobrīd ir nozīme

Airbus mērķis ir aptuveni 870 komerciālo lidmašīnu piegādes 2026 -, kas pārsniedz savu pirmspandēmijas rekordu 863 (avots: Airbus FY2025 rezultāti, 2026. gada februāris). Boeing 2025. gadā piegādāja 600 komerciālās lidmašīnas un palielina savu 737 MAX likmi līdz 42 mēnesī (avots: Manufacturing Dive, 2026. gada janvāris). Kopējais nepabeigto lidmašīnu skaits pārsniedz 15 000 lidmašīnu - ražošanas desmitgades laikā ar pašreizējiem tempiem. Katrs no šiem lidmašīnu korpusiem patērē mehāniski apstrādātas detaļas, ribas, kronšteinus, armatūras un dzinēja{17}}stiprinājuma aparatūru. 1. un 2. līmeņa piegādātāju jauda ir-ierobežota, tāpēc darbs tiek virzīts uz precīzijas veikaliem, kas var demonstrēt gan procesa iespējas, gan kvalitatīvu infrastruktūru aviācijas un kosmosa programmām.

Materiālu izvēle: apstrādājamība salīdzinājumā ar strukturālo veiktspēju

Materiālu izvēle nosaka visu lejupējo - cikla laiku, instrumenta izmaksas, armatūras stratēģiju un pirkumu-, lai-lidotu.

Pirkšana-lai-lidotu šeit ir spēcīgāka nekā jebkurā citā nozarē. Airbus 2026. gada janvārī ziņoja, ka tradicionālajā titāna apstrādē tiek izšķērdēti 80–95% no iegādātā materiāla (avots: Airbus Newsroom). Jūsu dizaina lēmumi tieši nosaka šo attiecību: platāki stūra rādiusi ļauj rupjmašīnai noņemt vairāk vienā piegājienā, biezākas sloksnes, kur izturība ļauj samazināt krājumu prasības, un datu shēmas, kas samazina uzstādījumus, kas samazina armatūras atkritumus.

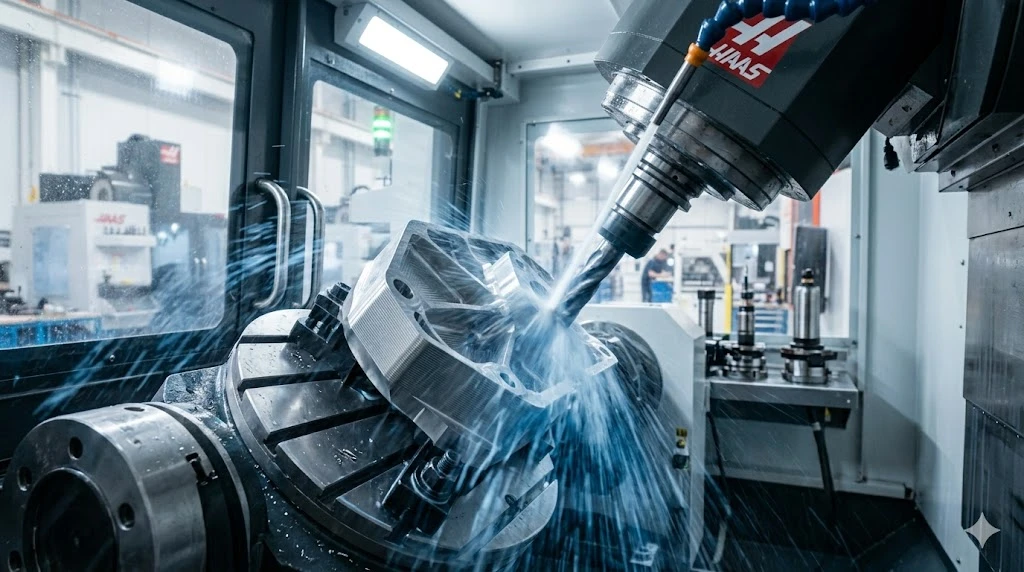

5 asu CNC apstrāde: to pieprasa aviācijas un kosmosa ģeometrija

Lielākajai daļai aviācijas un kosmosa konstrukciju daļu ir nepieciešama vienlaicīga 5-ass - nevis tāpēc, ka virsmas ir veidotas, bet gan tāpēc, ka daļa ir plāna, dziļi-kabatas, un instrumentam ir jāsasniedz elementi saliktos leņķos bez atkārtotas nostiprināšanas.

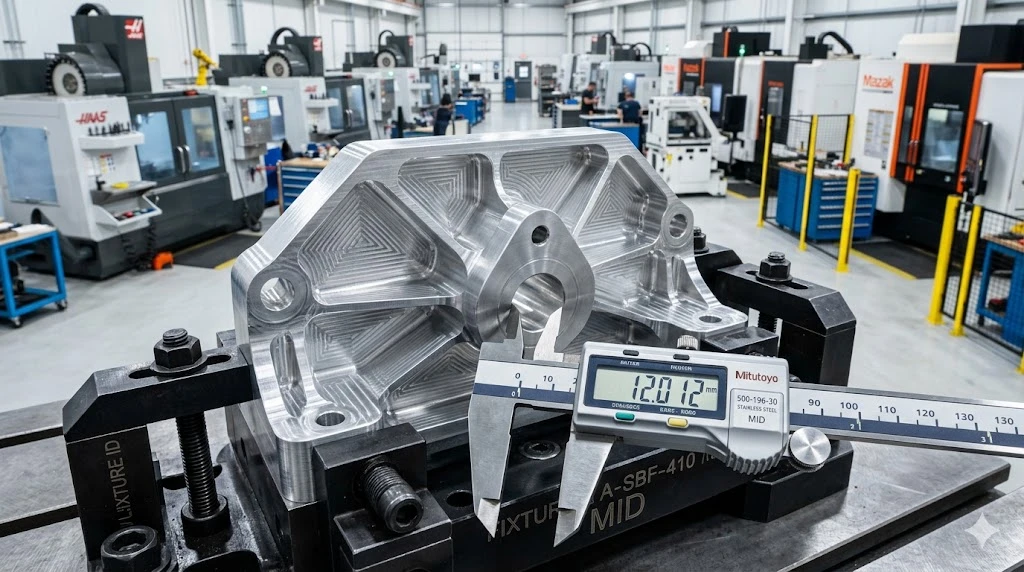

Spārna riba ar konusveida kabatām un stiprinājumiem abās pusēs ir mācību grāmatas korpuss. 3-ass iekārtā ir nepieciešami vismaz divi iestatījumi (apgriezt daļu), un re-atiestatīšanas kļūda starp iestatījumiem var patērēt pusi no stingras pozīcijas pielaides. Izmantojot 5 asu CNC apstrādi aviācijas un kosmosa detaļām, jūs veicat abu pušu rupju un apdari ar vienu iespīlēšanu, tādējādi pilnībā novēršot apgriešanas kļūdu.

MID, mūsu 5 asu CNC apstrādešūnas apstrādā šo ģeometriju katru dienu. Mēs vienlaikus darbinām 5-ass uz 7075, Ti-6Al-4V un Inconel 718 ar dzesēšanas šķidrumu caur vārpstu pie 70 bar un procesa zondēšanu pēc katras kritiskās darbības.

Svarīga procesa izvēle:3+2 pozicionēšana salīdzinājumā ar patieso vienlaicīgo 5 asu.Prizmatiskām kabatām ar plakanām grīdām 3+2 ir ātrāka un stingrāka -, rotācijas asis fiksējas, un instruments griež ar 3-ass stingrību. Rezervējiet vienlaicīgu kustību līnijām virsmām, jauktām filejām un jebkuram objektam, kurā instrumenta vektoram ir jāmainās nepārtraukti. Sajauciet abus vienā programmā - 3+2 rupjai apstrādei, vienlaikus apdarei - lai samazinātu cikla laiku, nekaitējot virsmas kvalitātei.

Aviācijas un kosmosa alumīnija CNC apstrāde: sitienu kropļojumi

7075 mašīnas ātri - Vc virs 300 m/min, skaidu slodze 0,15–0,25 mm uz zobu. Problēma nav griešanas ātrumā. Tas notiek pēc tam.

Aviācijas un kosmosa plāksne ir bloķēta{0}}atlikušajā spriegumā no velmēšanas un termiskās apstrādes. Noņemiet materiālu asimetriski -, ko dara kabatas apstrāde -, un sprieguma lauks pārdala. Uz 500 mm ribas ar 1,5 mm sloksnēm nepārvaldīts kropļojums var sasniegt 0,3–0,5 mm līdzenuma kļūdu.

Labojums ir pakāpeniska apstrāde ar spriedzes mazināšanu starp rupjo apstrādāšanu un pus{0}}apstrādi:

Izlīdziniet abas puses līdz 2 mm no gala.Noņemiet materiālu simetriski. Ja vienā pusē ir dziļākas kabatas, vispirms notīriet to, apgrieziet, otrādi, tad atgriezieties atpakaļ.

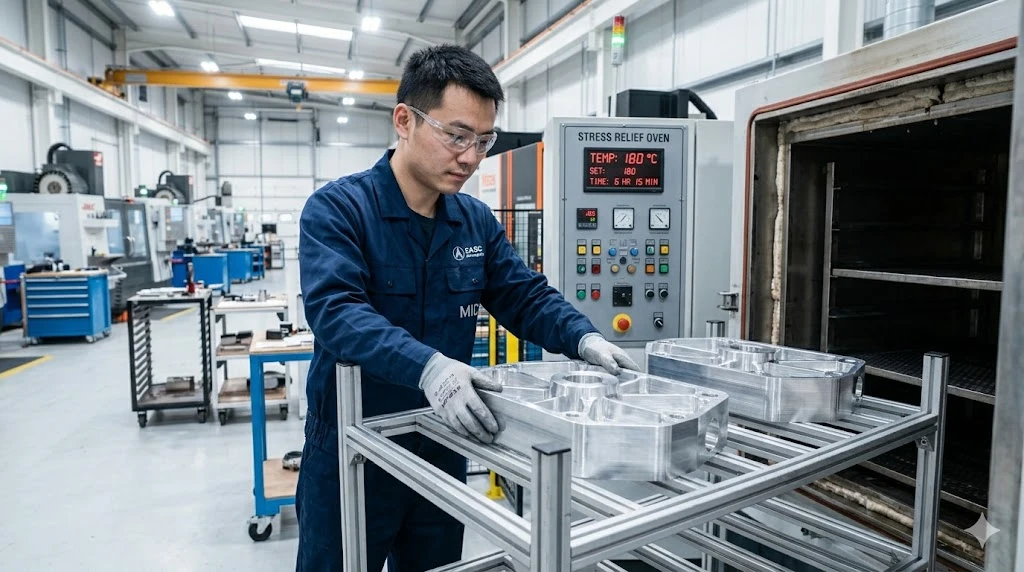

Atbrīvojieties no stresa-.T6/T651 mēs darbinām 175–200 grādu temperatūrā 4–6 stundas, gaisa-vēsumā. Tas atslābina apstrādes-izraisīto spriegumu, nenovecojot sakausējumu virs tā minimālās ražības specifikācijas. T7351 (jau vairāk nekā -novecojis SCC izturībai) logs tiek pievilkts līdz 120–150 grādiem.

Finišs no stabila stāvokļa.Daļa jau ir pārvietota. Pēdējās piespēles no līdzsvara noņem pēdējos 1–2 mm. Rezultāts: sienas taisnums 0,05 mm robežās virs 100 mm uz 1,2 mm sloksnēm.

Izlaidiet spriedzes mazināšanu un nosūtiet detaļas, kas šķērso CMM, bet deformējas, kad tās ir pieskrūvētas pie mezgla. Tā ir īstā atšķirība kosmosa alumīnija CNC apstrādē.

CNC mehāniski apstrādātas kosmosa pielaides: ko norādīt, ko atpūsties

Katra funkcija, kas ir pastiprināta ārpus funkcijas, palielina testēšanas laiku, palēnina padevi un var piespiest sekundāru slīpēšanu. Lūk, cik katra grupa faktiski maksā.

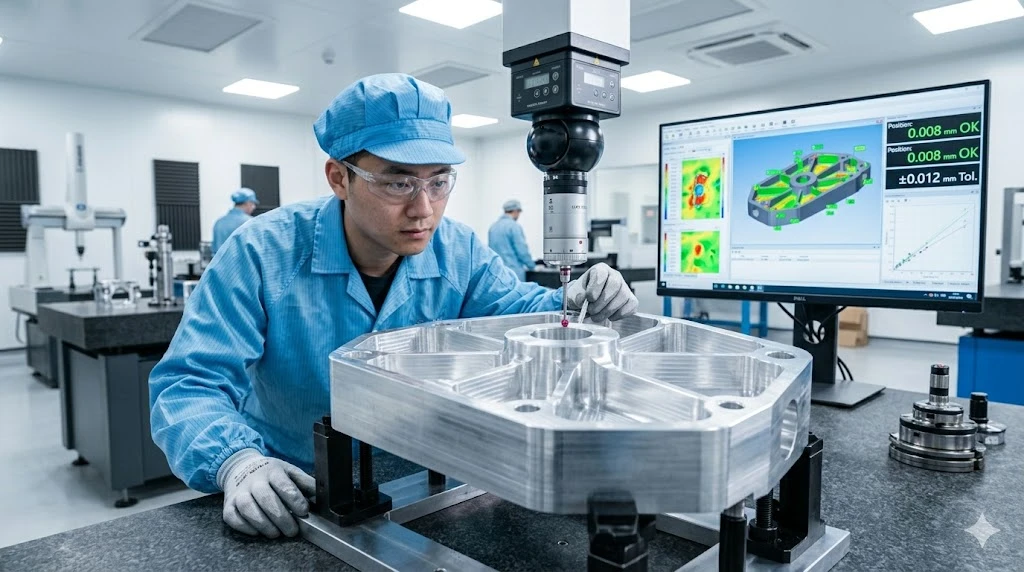

Kritiska piezīme par CNC apstrādātām aviācijas un kosmosa pielaidēm: skaitlim ir nozīme tikai attiecībā pret tā atskaites shēmu. ±0,012 mm patiesā pozīcija, kas attiecas uz lieliem, stabiliem, armatūras{2}}pieejamiem datiem, ir ierasta lieta. Tas pats skaitlis, kas norādīts uz plānas atloka malas, kas izliecas zem iespīlēšanas, kļūst par izmaksu reizinātāju. Mūsuprecīza CNC apstrādekomanda pārskata datu shēmas katrā DFM un atteiksies, ja datu izvēles dēļ pielaide būs nevajadzīgi grūti pārbaudāma.

DFM: Atkārtoti likumpārkāpēji

Stūra rādiusi zem griezēja diametra.0,4 mm rādiuss 30 mm-dziļā 7075 galā rada 0,8 mm gala frēzēšanas spēku ar lielu novirzi. Atveriet līdz 1,5 mm, un jūs atbloķējat 3 mm instrumentu ar 50 reizes stingrību. Pajautājiet, vai pārošanās daļai patiešām ir nepieciešams šis stūris.

Pavedienu specifikācijas bez klases.Uz NAS/AN stiprinājuma caurumiem norādiet 3B iekšējo / ​​3A ārējo un pārbaudes metodi. "1/4-28 UNF" vien atstāj pavediena pielaidi interpretācijai. JūsuCNC apstrādes pakalpojumipartnerim ir jāpārbauda ar kalibrētiem vītņu mērierīcēm, nevis tikai go/no{0}}go.

Globālās tolerances bloki.Mēs regulāri redzam rasējumus, kur katra virsma ir ±0,025 mm, jo ​​bloks tika uzklāts globāli. Atbrīvojiet atstarpes caurumus un nesavienojošās virsmas līdz ±0,1 mm, un vienības izmaksas samazināsies par 15–25%.

Uzņēmumā MID šie DFM karodziņi ir iekļauti katrā citātā. Jūs nosūtāt STEP failu un 2D zīmējumu; mūsu procesu inženieri 48 stundu laikā sniedz ievērojamu-pārskatu - konkrētu izsaukumu-izsaukumu par rādiusiem, datiem un pielaides iespējamību. MūsuCNC ražošanaiekārtā darbojas 5-ass centri, Šveices-tipa virpošanas un frēzēšanas elementi ar vairāk nekā 30 gadu komandas pieredzi 7075, Ti-6Al-4V, Inconel 718, PH nerūsējošā tērauda un PEEK.

FAQ

Kāds iekšējais stūra rādiuss ļauj izvairīties no dārgiem maziem instrumentiem?

7075 konstrukcijas kabatām ar 1,5 mm rādiusu ir piemērotas 3 mm gala frēzes -, kas ir pietiekami stingras līdz 50 mm dziļumam. Titānam izmantojiet platāku: 2,0 mm rādiuss ļauj izmantot 4 mm griezēju ar labāku siltuma izvadīšanu. Zem 1,0 mm, budžets ilgākam cikla laikam un augstākām instrumenta izmaksām.

Vai varat noturēt ±0,012 mm patieso pozīciju pāri iezīmēm pretējās sejās?

Jā - tieši tāpēc 5 asu CNC apstrādei ir nozīme kosmosa darbā. Apstrādājiet abas virsmas vienā iestatījumā uz atzaru galda, lai visas funkcijas norādītu uz vienu un to pašu nulles punktu bez apgriešanas. Ja daļa ir jāapgriež, mēs pārbaudām otro iestatīšanu un pārbaudām pirms pabeigšanas.

Kāda dokumentācija tiek piegādāta ar kosmosa CNC apstrādātām detaļām?

Atbilstības sertifikāts, dzirnavu sertifikāts ar pilnām ķīmiskajām un mehāniskajām īpašībām, CMM pārbaudes ziņojums un pirmā{0}}izstrādājuma pārbaude pēc AS9102, ja nepieciešams. Mūsu kvalitātes sistēma ir saderīga ar ISO 13485 ar pilnīgu digitālo izsekojamību no kausējuma partijas līdz galīgajai pārbaudei. Mēs atbalstām klientu avota pārbaudi pēc pieprasījuma.

Nosūtiet mums savu STEP failu DFM pārskatīšanai - mūsu procesu inženieri 48 stundu laikā atzīmēs to ar praktisku atsauksmi par jūsu rādiusiem, datiem un pielaides budžetu. Vai arī konsultējieties ar mūsu komandu par fiksēšanas stratēģiju un cikla-laika aprēķiniem, pirms veicat dizainu.
