Jūsu inženieris nosaka C101 varu maksimālai vadītspējai. Jūsu piegādātājs to piedāvā, izpilda darbu un nosūta detaļas ar urbumiem katrā urbumā un pielaidēm, kas ir par 0,05 mm. Jūs noraidāt partiju. Viņi to atkal-darbina. Tas pats rezultāts. Izklausās pazīstami?

Šis ir viens no visbiežāk sastopamajiem neveiksmju modeļiemvara CNC apstrāde- nevis tāpēc, ka veikalā trūka aprīkojuma, bet gan tāpēc, ka tīrs varš soda par procesa kļūdām, kuras citi materiāli piedod. Varš nešķīst tīri. Tas smērē, sasien un pielīp pie instrumentiem tā, kā alumīnijs un tērauds vienkārši nedara. Ja veikals nepielāgo savu pieeju no paša sākuma - instrumentu ģeometriju, ātrumu, dzesēšanas šķidruma stratēģiju, montāžu -, metāllūžņu daudzums strauji pieaug, un līdz ar to arī jūsu izmaksas.

Šajā rakstā ir aprakstīts, kas faktiski nosaka kvalitāti un izmaksasvara CNC apstrādātas detaļas, lai jūs varētu precīzāk kvalificēt piegādātājus un izvairīties no atkārtotas{0}}palaišanas cikla.

Kāpēc vara CNC apstrāde ir grūtāka, nekā izskatās?

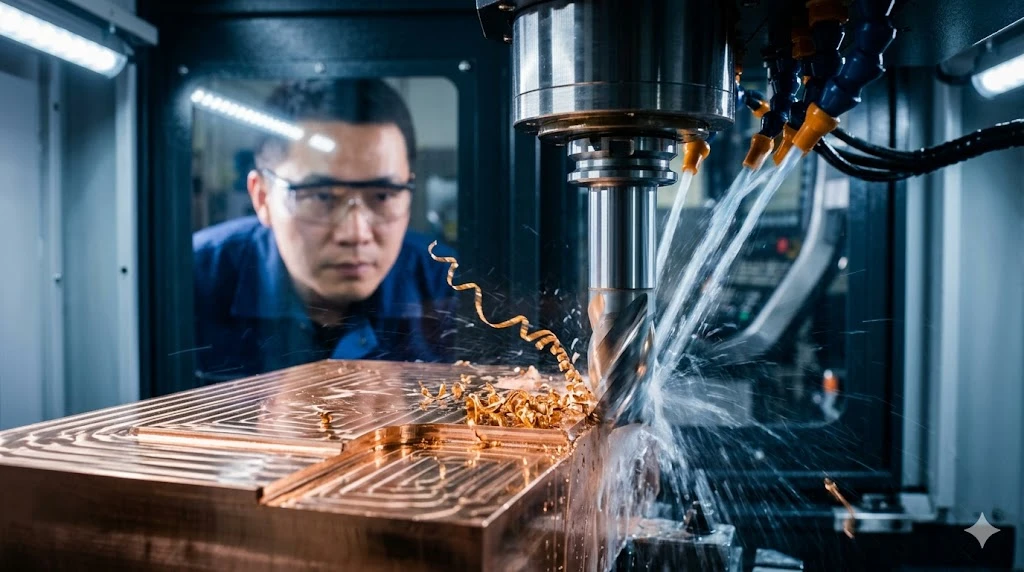

Galvenā problēma ir tā, ko mašīnisti sauc par iebūvēto{0}}malu (BUE). Tā kā tīrs varš ir tik plastisks, materiāls tīri nenobīdās no instrumenta - tas izsmērējas un auksti-metina sevi pie griešanas malas. Kad BUE ir izveidota, rīks ir faktiski blāvs. Tas pārtrauc griešanu un sāk aršanu, kas iznīcina virsmas apdari, pūš pielaides un rada smago urbumu, ko redzat urbtajos caurumos un frēzētajās kabatās.

Labojums nav eksotisks. Tam ir nepieciešami nepārklāti, augstas -pulēšanas karbīda instrumenti ar agresīviem pozitīviem slīpuma leņķiem - instrumenti, kas griež, nevis spiež. Ātrumam ir jāpaliek pietiekami lielam, lai radītu tīru bīdi, un dzesēšanas šķidruma plūsmai ir jābūt pietiekamai, lai izskalotu skaidas pirms to pārmetināšanas. Vara lokanība izraisa smērēšanos, kad griezējinstruments pārāk ilgi paliek uz materiāla, nevis griež tīri, kā rezultātā veidojas-apbūvētas malas, kas samazina instrumenta efektivitāti un ietekmē virsmas kvalitāti. Procesa logs ir īsts, un veikali, kas izmanto varu tāpat kā misiņš, pastāvīgi ražos sliktas detaļas.luvata

Ir arī otra problēma, kas pircējus pārsteidz: montāža. Varš ir pietiekami mīksts, lai deformētos zem skavas spiediena. Ja jūsu daļai ir plānas sienas vai konsoles, stiprinājuma stratēģijā tas ir jāņem vērā, pretējā gadījumā jūs izmērīsit kropļojumus pēc atskrūvēšanas, kas nebija redzami uz mašīnas.

Vara CNC apstrādes pakāpes izvēle: sāciet šeit

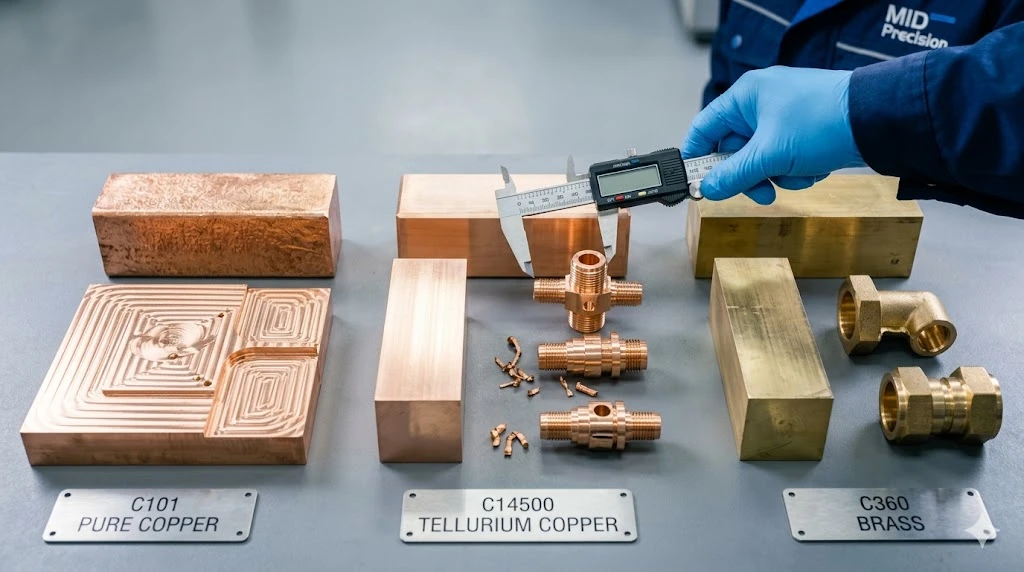

Lielākajā daļā drukāto norāžu ir teikts tikai "varš". Ar to nepietiek. Atzīme nosaka apstrādājamību, vadītspēju un galu galā to, vai darbs ir pat iespējams ar nepieciešamajām pielaidēm. Lūk, kā tiek sakārtotas galvenās atzīmesvara CNC apstrādes pakāpes izvēle:

Ja jūsu lietojumprogrammai ir nepieciešama vadītspēja virs 90% IACS un jūs pasūtāt vairāk nekā prototipa daudzumu, C14500 ir sarunas vērta. Tādas kategorijas kā C14500 (telūra varš) ir īpaši izstrādātas, lai atrisinātu tīra vara apstrādes grūtības -, pievienojot nelielu daudzumu telūra. Šie sakausējumi rada īsas, trauslas skaidas, nevis garas, stīgas, paaugstinot apstrādājamības pakāpi līdz aptuveni 85%, tikai ar nelielu vadītspējas samazināšanos līdz ~90–CS% IA. Mēs esam redzējuši, ka šis slēdzis saglabā veselus projektus no lūžņu cikliem sarežģītām mazām -pakešu daļām.Ričkons

Pusvadītāju un vakuuma lietojumos, kur C101 nav -apspriežams, procesam ir nepieciešama stingrāka kontrole, - tas ir iespējams, taču veikalam ir jāzina, uz ko viņi reģistrējas.

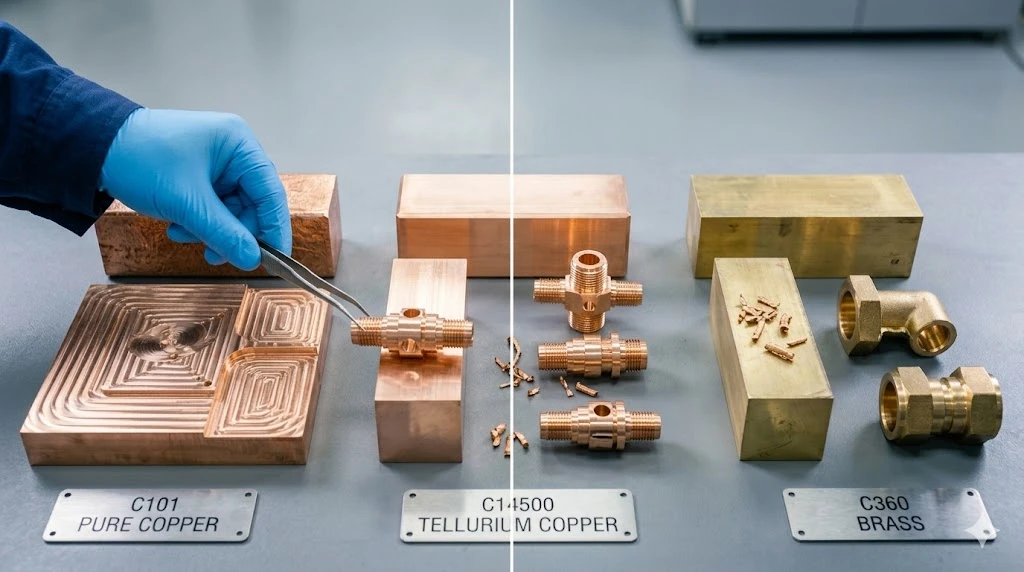

Vara un misiņa CNC apstrāde: kad pārslēgties

Pircēji mums bieži jautā, vai viņi var aizstāt varu ar misiņu, lai ietaupītu izmaksas un samazinātu apstrādes sarežģītību. Atbilde ir pilnībā atkarīga no funkcijas.

Vara vs misiņa CNC apstrādenav kvalitātes salīdzinājums - tā ir saruna par prasībām. Ja jūsu daļa atrodas spēcīgas-strāvas ceļā, kopnē, zemējuma komponentā vai jebkur citur, kur vadītspējai ir lielāka par 50% IACS, misiņš to nedarīs. Ja detaļa ir strukturāla, armatūra vai dekoratīva sastāvdaļa, kur elektriskā veiktspēja nav svarīga, bezmaksas-misiņa (C360) apstrādes mašīnas ir tīrākas, konsekventāk notur stingrākas pielaides un maksā mazāk par vienu daļu.

Reālās izmaksas par vara izmantošanu, ja misiņš darbotos, nav tikai materiāla cena -, tas ir ilgāks cikla laiks, lielāks instrumenta patēriņš un stingrāka pārbaudevara CNC apstrādeprasa.

Kas nosaka precīzi apstrādātu vara detaļu izmaksas

Precīzi apstrādātu vara detaļu izmaksasvairāk nekā līdzvērtīgas alumīnija daļas tādu iemeslu dēļ, kas nav saistīti ar izejvielām. LME vara cenas ir saglabājušās nestabilas 2025. gada beigās un līdz 2026. gadam, un Goldman Sachs Research prognozē, ka vidēji USD 10 710 par tonnu H1 2026 - ir aptuveni 3–4 reizes par alumīnija cenu par -kilogramu. Taču materiāli bieži vien nav lielākais izmaksu virzītājspēks{10}}nelielos precīzos darbos. Procesa faktori ietekmē vairāk:Goldman SachsEkspertu tirgus izpēte

Instrumenta patēriņšuz tīra vara ir ievērojami augstāks nekā uz alumīnija. BUE veidošana padara instrumentus ātrāku, un veikali, kas to neparedz, vai nu izmanto nolietotus instrumentus (slikta virsmas apdare, nolietotas detaļas), vai arī iegulda līdzekļus biežākām izmaiņām (augstākas izmaksas par detaļu).

Cikla laiksstiepjas, jo vara prasa mazāku padevi apdares gājienos, lai saglabātu virsmas kvalitāti. Rupšana var būt agresīva, taču apdares stratēģija ir tāda, ka varš atdala rūpīgos veikalus no ātrajiem.

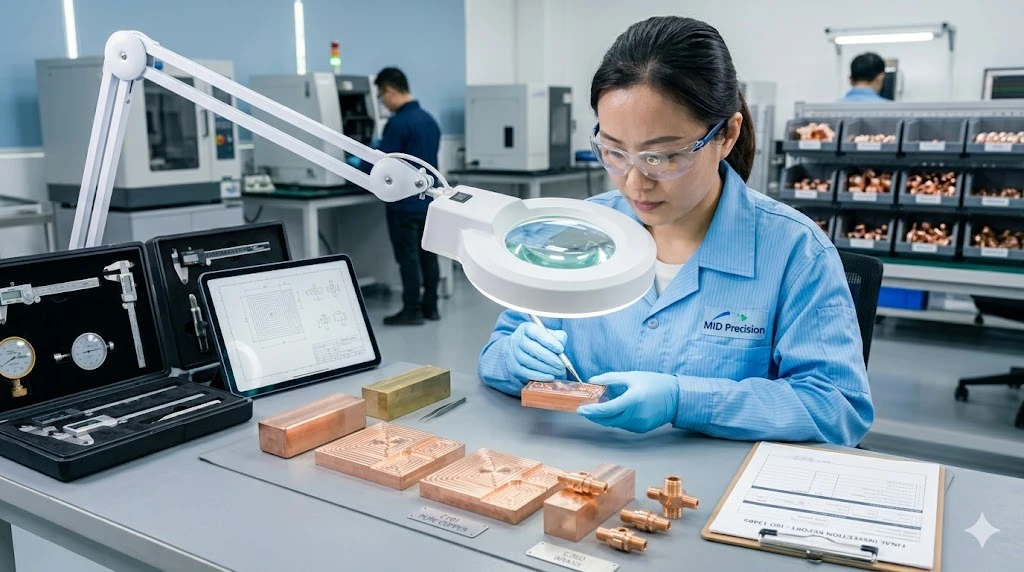

Sekundārās operācijasVara daļām gandrīz vienmēr ir nepieciešamas - atstarpju noņemšana, jo īpaši -. Ņemiet vērā to, salīdzinot citātus. Pārbaudē jūs pārsteigs citāts, kas izskatās lēts, bet neietver atsegšanu.

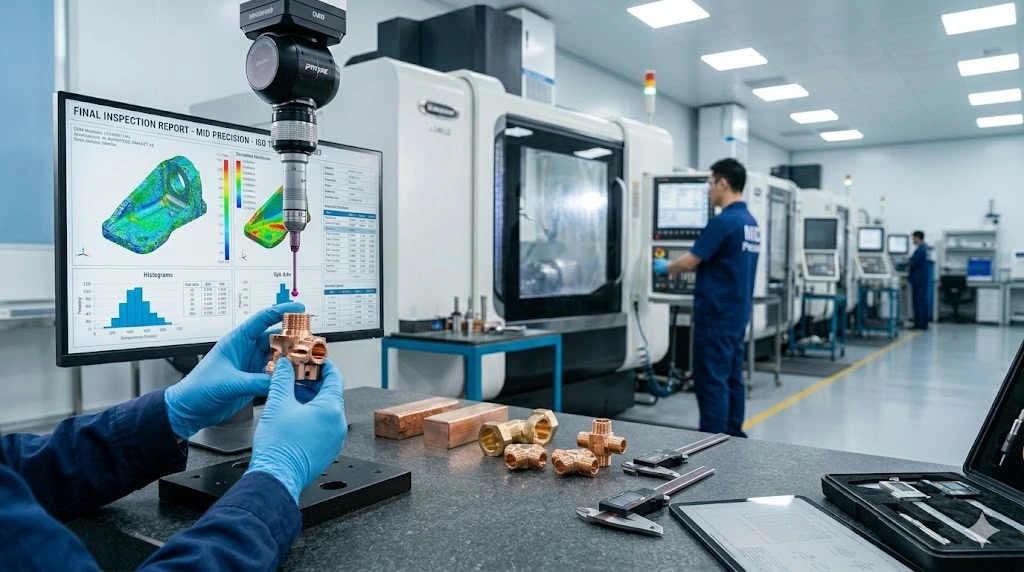

Pārbaude virs galvasstingras -tolerances vara daļas arī ir reālas. Vara maigums nozīmē, ka daļas var nedaudz deformēties mērīšanas laikā, ja CMM zondēšanas spēks nav iestatīts pareizi. Tā nav problēma ar daļu -, tā ir stiprinājuma un mērīšanas protokola problēma.

Kā MID precizitāte tuvojas vara darbiem

Uzņēmumā MID mēs piedāvājam varu dažādu lietojumu klāstā -, siltuma izlietnes aukstuma plāksnes, EDM elektrodi, RF ekranēšanas komponenti un pielāgoti elektriskie savienotāji rūpnieciskās automatizācijas klientiem. Procesa iestatīšana uz vara nekad nav tāda pati kā alumīnijam, un mēs pret to tā neizturamies.

Nesenā darbā, kurā bija iesaistītas C110 vara siltuma{1}}izkliedētāja plāksnes spēka elektronikas klientam - sienas biezums 2 mm, frēzēti dzesēšanas kanāli, kanāla platuma pielaide ±0,01 mm -, galvenais uzdevums bija montāža. Mēs izstrādājām īpašu mīksto{7}}žokli, lai vienmērīgi sadalītu skavas spēku pa daļas virsmu, nevis trīs punktos. Tas vien novērsa post--izkropļojumus, ko mēs redzējām iepriekšējā prototipa darbības laikā. Pirmais{11}}raksts izturēja visu funkciju CMM pārbaudi.

C101 darbiem, kur vadītspējas specifikācija ir fiksēta, mēs darbinām nepārklātu karbīdu ar lieliem vārpstas apgriezieniem ar lielu -applūdes dzesēšanas šķidruma daudzumu, un mēs pārbaudām instrumentu stāvokli ik pēc piecām daļām, ievērojot stingras{2}}pielaides funkcijas. Tā nav krāšņa procesu inženierija -, tā ir tikai disciplīna, ko pieprasa varš.

MūsuCNC apstrādes iespējasaptver 3 asu, 4 asu un 5 asu darbu ar pielaidi līdz ±0,002 mm un virsmas raupjumu līdz Ra 0,02 μm. Mūsuprecizitātes daļasvarš, alumīnija sakausējumi, nerūsējošais tērauds, titāns un inženiertehniskā plastmasa - visi apstrādāti saskaņā ar mūsu ISO 13485 atbilstošo kvalitātes sistēmu ar pilnīgu digitālo izsekojamību no izejmateriāla sertifikāta līdz galīgās pārbaudes ziņojumam.

FAQ: Ko iepirkumu inženieri jautā par vara CNC apstrādi

J: Manā izdrukā ir rakstīts C101, bet mans piegādātājs joprojām iesaka C110 vai C14500. Vai man vajadzētu atstumt?

Tas ir atkarīgs no lietojumprogrammas. C101 ir īstais aicinājums vakuuma vidēm, pusvadītāju iekārtām un jebkuram lietojumam, kur skābekļa piesārņojums rada bažas. Vispārējiem elektriskiem komponentiem, kuru vadītspējai ir jābūt tikai augstai, nevis maksimālajai, C110 vai C14500 var nodrošināt līdzvērtīgu funkcionālo veiktspēju ar labāku izmēru konsekvenci un zemāku.precīzi apstrādātu vara detaļu izmaksas. Lūdziet savam piegādātājam kvantitatīvi noteikt vadītspējas starpību -, ja tā atbilst specifikācijām, ir vērts apsvērt aizstāšanu.

J: Kāpēc vara apstrāde maksā tik daudz vairāk nekā alumīnijs par to, kas izskatās kā viena un tā pati daļa?

Trīs faktori: izejvielu izmaksas (~3–4 alumīnijs pēc svara), lielāks instrumentu patēriņš BUE veidošanās dēļ un ilgāks apdares cikla laiks, lai saglabātu virsmas kvalitāti. Mazā partijāvara CNC apstrāde, procesa pieskaitāmās izmaksas bieži pārsniedz materiālu izmaksu delta. Veikali, kas piedāvā vara darbus tāpat kā alumīniju, ir vai nu zem-kotācijas (un to izpildes laikā tiks samazināti stūri), vai arī tajos nav tik daudz vara.

J: Mums ir vajadzīgas berilija vara (C17200) daļas. Vai ar to Ķīnas piegādātāji var rīkoties droši?

Jā, bet pirms pasūtījuma veikšanas apstipriniet veikala drošības protokolus. Berilija vara putekļi un dūmi ir nopietns elpceļu apdraudējums - veikalam ir nepieciešama īpaša gaisa filtrēšana, liela-applūduma dzesēšanas šķidruma daudzums un apmācīti operatori, kas saprot materiālu. Tas nav sarežģīti, bet tam ir jābūt savā vietā. Jautājiet konkrēti par viņu BeCu apstrādes procedūru, ne tikai par viņu vispārējo apstrādes iespējām.

J: Kāda ir visstingrākā pielaide, ko varat ievērot ražošanā, ne tikai prototipa, bet vara daļā?

Ražotajām vara detaļām ±0,01–0,02 mm ir sasniedzami ar konsekventu procesa kontroli un pareizu stiprinājumu. Stingrāks par šo - līdz ±0,005 mm - ir iespējams noteiktos funkcijās, taču ir nepieciešama katrai -daļai CMM verifikācija un lielākas darba izmaksas. Invara vs misiņa CNC apstrādesalīdzinot, misiņš konsekventāk noturēs stingrākas pielaides apjoma ražošanā. Ja jūs nospiežat zem ±0,01 mm uz vara, pirms apņematies ievērot šo specifikāciju, pārliecinieties, vai funkcionālās prasības to patiešām pieprasa.

Vai esat gatavs darbināt vara daļas?

Ja jums ir vara komponents, kas ir bijis problemātisks citos veikalos - nekonsekventas pielaides, virsmas apdares problēmas, augsts metāllūžņu daudzums -nosūtiet mums savu izdruku. Ja norādei ir vieta diskusijām, mēs jums sniegsim DFM atsauksmi kopā ar citātu, tostarp ieteikumu par atzīmi.

Uz pirmajiem-jautājumiem mūsu inženieru komanda parasti atbild 24 stundu laikā.Runājiet ar mūsu inženieriempar jūsu prasībām attiecībā uz vara apstrādi - mēs jums pateiksim, kas ir nepieciešams darbam un cik tas maksās.
