Medicīniskā CNC apstrāde: procesa inženiera rokasgrāmata par materiāliem, pielaidēm un DFM ierīces komponentiem

H1 pamatojums:Dizaineri, kas meklē šo terminu, nemeklē nozares pārskatu, - pirms zīmējuma izlaišanas viņiem ir vajadzīgas procesa-līmeņa atbildes. Šis virsraksts tieši to norāda.

Jūs tikko saņēmāt DFM atgriezenisko saiti par Ti-6Al-4V mugurkaula sprostu: 0,6 mm iekšējais tīkls atzīmē, lai piekļūtu instrumentam, un Ra 0,4 μm izsaukums uz gultņa virsmas nozīmē apdari, kas dubultos jūsu cikla laiku. Jūsu projekta vadītājs vēlas uzzināt, vai pielaides kaudze ir pat turama bez slīpēšanas. Izklausās pazīstami?

Tāda ir medicīniskās CNC apstrādes ikdienas realitāte. Detaļas ir mazas, materiāli cīnās, un normatīvo dokumentu takai ir jāpārdzīvo FDA auditors, kurš nolasa sporta partiju numurus. Šajā rokasgrāmatā ir aprakstīti procesa lēmumi, kas ir svarīgi pirms STEP faila nonākšanas ierīcē - materiālu atlase, pielaides stratēģija, ierīces komponentiem raksturīgie DFM slazdi un tas, kas 2026. gadā mainījās atbilstības jomā.

Kāpēc medicīniskajai CNC apstrādei ir nepieciešama cita rokasgrāmata?

Standarta precīzā apstrāde nodrošina ±0,01 mm alumīnija un to sauc par dienu. Medicīnas ierīču darbībai papildus izmēru precizitātei ir pievienoti papildu ierobežojumi: biosaderība saskaņā ar ISO 10993, pilnas partijas izsekojamība, apstiprināti tīrīšanas procesi un - no 2026 - februāra atbilstība FDA jaunajai kvalitātes vadības sistēmas regulai (QMSR), kurā oficiāli ir iekļauts ISO 13485:2016 (spēkā esošais FDA 2016. februāra 2. daļa:20gov.). 2, 2026). Ja jūsu apstrādes partneris nav atjauninājis savu kvalitātes sistēmu, lai atspoguļotu QMSR, viņa pārbaudes ziņojumi netiks izskatīti jūsu nākamajā iesniegumā.

Globālais medicīnas ierīču tirgus 2025. gadā sasniedza aptuveni 679 miljardus ASV dolāru, un saskaņā ar Precedence Research projektiem 2026. gadā tas sasniegs aptuveni 720 miljardus ASV dolāru, līdz 2035. gadam pieaugot par 5,94% CAGR. Miniaturizācija, robotizētās ķirurģijas platformas un pacientiem{6}}specifiski implanti veicina to, ka izaugsme ir daudz stingrāka, un, ja nepieciešams, mašīnas un vairāk pirms.

Projektēšanas inženieriem praktisks risinājums: jūsu medicīnas detaļu CNC apstrādes piegādātājs nav tikai pārdevējs. Tie ir jūsu dizaina apstiprināšanas ķēdes paplašinājums.

Materiālu izvēle medicīnisko implantu CNC apstrādei

Materiāla izvēle ierīces komponentam ir trīs{0}virzienu pārrunas starp ķirurga funkcionālajām prasībām, mašīnista procesa realitāti un normatīvo dokumentu. Lūk, kā veikalā tiek salīdzināti visizplatītākie medicīniskās kvalitātes-materiāli.

Viena piezīme par PEEK: daudzi projektēšanas inženieri to izmanto pēc noklusējuma radiolucenci, neapzinoties, ka implanta -pakāpes PEEK (PEEK-OPTIMA vai līdzvērtīga) ir nepieciešama dokumentēta, nepārtraukta uzraudzības ķēde no sveķu partijas līdz gatavai detaļai. Ja jūsu mašīnu darbnīca griež PEEK uz tā paša armatūra, kas vakar darbojās 303 nerūsējošā tērauda, ​​jums ir piesārņojuma risks, kas parādīsies bioloģiskās saderības pārbaudes laikā.

Medicīnisko ierīču CNC pielaides: kas ir turams salīdzinājumā ar to, kas ir dārgs

Stingrāks ne vienmēr ir labāks. Ikviena pielaides josla, kas tiek pievilkta, pārsniedzot funkcijas prasības, maksā par - vairāk piegājienu, lēnāku padevi, procesa mērīšanu- un dažreiz sekundāru slīpēšanas vai pārklāšanas darbību. Tālāk esošajā tabulā ir norādīti pielaides diapazoni atbilstoši procesa realitātei.

MID mēs regulāri noturam ±0,002 mm uz mūsu Šveices{1}}tipa virpām garām, slaidām kaulu skrūvēm un zobu abatmentiem. Taču mēs atgriezīsimies pie zīmējuma, kas izsauc ±0,005 mm uz 100 mm kabatas grīdas 7075 -, nevis tāpēc, ka mēs nevarētu sasniegt šo skaitli kontrolētā skrējienā, bet gan tāpēc, ka alumīnija termiskais izplešanās koeficients (23,1 µm/m· grāds) nozīmē, ka 2 grādu apkārtējās vides maiņa partijas laikā apēdīs pusi no jūsu pieļaujamā budžeta. Labojums ir vai nu stingrāka vides specifikācija, vai atvieglota pielaide ar funkcionālu datu shēmu. Mēs labprātāk sarunājamies DFM, nekā atklāt to galīgajā pārbaudē.

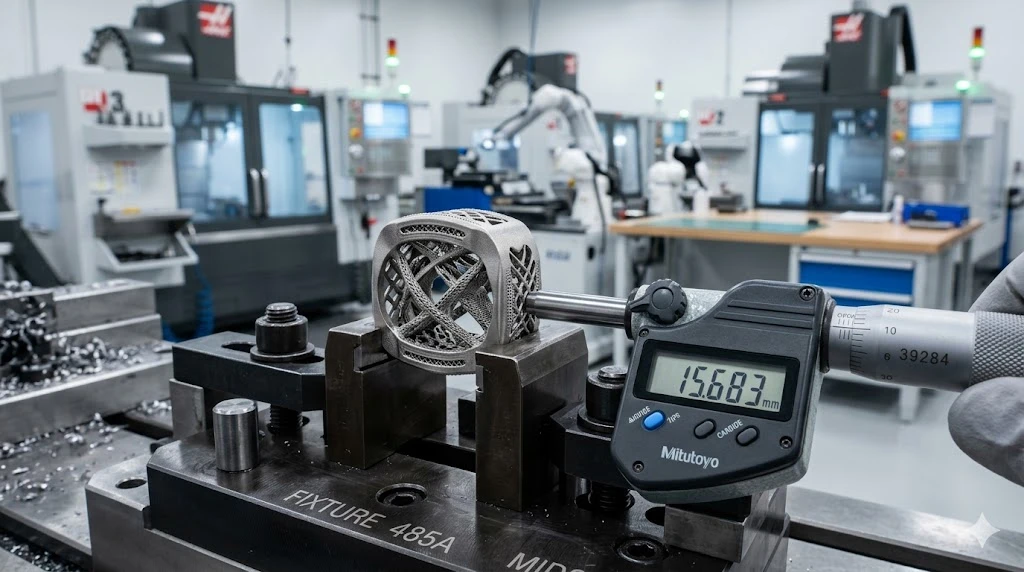

Titāna medicīniskā CNC apstrāde: kur procesa disciplīna ir saglabājusies

Ti-6Al-4V ir noklusējuma implantu sakausējums pamatota iemesla dēļ, - izcila bioloģiskā saderība, augsta izturība pret svaru un pierādīta kaulu integrācija. Tas ir arī viens no nepielūdzamākajiem materiāliem uz CNC vārpstas.

Lūk, kas notiek, ja titānu apstrādājat kā tēraudu: skaida neplīst tīri, siltums koncentrējas uz griešanas malu, nevis evakuējas ar šķembu, un sacietējušais virsmas slānis zem pēdējās piegājiena cīnās ar nākamo. Krātera nodilums paātrinās, un, ja jūsu ieliktnis padodas 400 ASV dolāru titāna sagataves griezuma vidū, jūs nododat daļu un instrumentu metāllūžņos.

Procesa pieeja, kas darbojas - un mūsumediskā CNC apstrādešūnas darbojas katru dienu - ir balstīta uz trim pīlāriem:

Griešanas parametri pielāgoti siltuma vadībai, nevis metāla noņemšanas ātrumam.Uz Ti-6Al-4V mēs parasti braucam ar virsmas ātrumu 40–60 m/min ar pārklātu karbīdu, samazinot līdz 25–35 m/min apdares gājienos, kur ieliktņa malu integritāte ir svarīgāka par caurlaidspēju. Šķembu slodze saglabājas virs 0,08 mm/zobu, lai skaida būtu pietiekami bieza, lai pārnestu siltumu no griezuma zonas. Padariet plānāku, un siltums paliek apstrādājamā detaļā.

Trochoidālā frēzēšana kabatu ielikšanai, nevis rievošanai.Pilna{0}}platuma rievojums titānā ir rīks. Trochoidālās (jeb "adaptīvās") instrumentu ceļi saglabā zemu radiālo piesaisti -, parasti 8–12% no griezēja diametra -, vienlaikus saglabājot konsekventu skaidu slodzi lokā. Kritiskais lēmuma pieņemšanas punkts: ja jūsu kabatas malu attiecība pārsniedz 4:1 dziļumu-līdz{10}}platumam, pārslēdzieties no trochoidālās uz iegremdēšanas{11}}aptuveni (Z-ass). Pie lielām malu attiecībām sānu griešanas spēki trochoidālajos ceļos izraisa instrumenta novirzi, kas parādās kā sienas konuss.

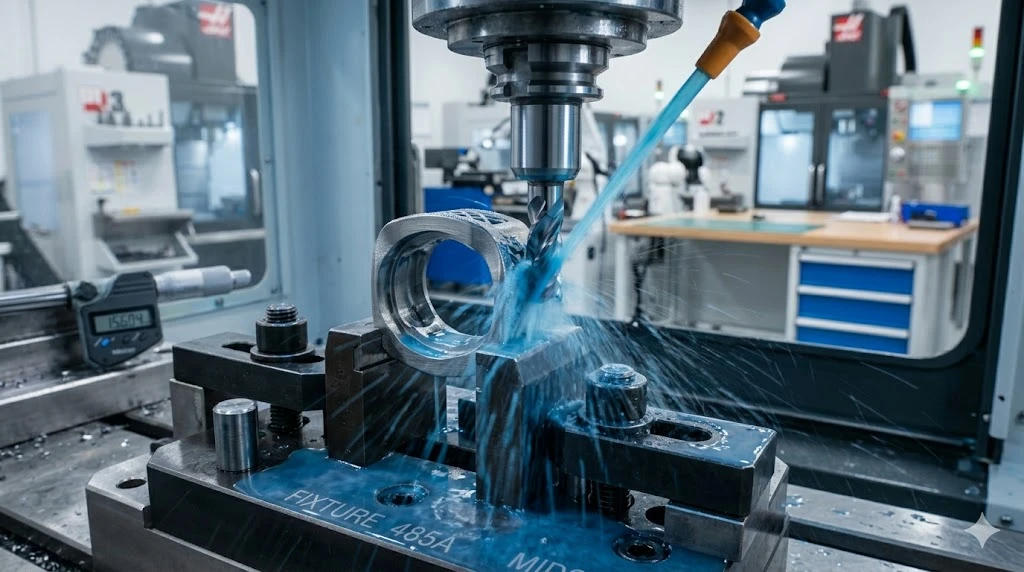

Dzesēšanas šķidruma padeve, kas faktiski sasniedz griezumu.Caur-vārpstas dzesēšanas šķidrumu ar minimālo spiedienu 70 bar, kas vērsts uz griešanas malu, nevis uz apkārtni. Mūsu 5-ass titāna šūnās tiek darbinātas programmējamas dzesēšanas šķidruma sprauslas, kas reāllaikā izseko instrumenta leņķim. Applūst dzesēšanas šķidrums no ārējās šļūtenes ir labāks par neko, taču Ti-6Al-4V dziļajās kabatās tas neiekļūst - skaidu masa to bloķē, un rezultātā rodas termiskais gradients, kas deformē daļu.

DFM slazdi, kas maksā jums laiku par medicīnas daļām

Dizaina inženieriem nav vajadzīga DFM lekcija. Taču dažas funkcijas, kas lieliski darbojas prototipu veidošanā, rada problēmas medicīnas komponentu ražošanas apjomā. Šie ir atkārtotie likumpārkāpēji, kurus atzīmējam DFM pārskatos:

Iekšējie stūra rādiusi ir mazāki par jūsu instrumentu.0,2 mm iekšējais stūra rādiuss uz titāna kabatas nozīmē 0,4 mm gala frēzi, kas novirzās, pļāpā un ātri nodilst. Ja jūsu stūra rādiuss var būt 0,5 mm, jūs atbloķējat 1,0 mm instrumentu ar 6x stingrību. Pajautājiet sev: vai savienojošajai daļai tiešām ir vajadzīgs šis asais stūris, vai arī tas pēc noklusējuma tika izmantots CAD filejas rīkā?

Sienas biezums zem 0,5 mm uz alumīnija.Plānās alumīnija sienas novirzās griešanas spēku ietekmē un pēc apstrādes atsperas atpakaļ. Rezultāts: mašīnas nepielaide, -no -CMM pielaides 20 minūtes vēlāk, kad atlikušais spriegums pārdalīsies. Mūsu pieeja MID ir abām pusēm rupji, stresa-atbrīvošana (dabiska novecošana istabas temperatūrā 24–72 stundas vai kontrolēts termiskais cikls 175–200 grādos T6 temperatūrai), pēc tam pabeigt. Tas palielina cikla laiku, bet notur sienu taisni.

Vītņu izsaukumi{0}}nenorādot kaulu skrūvju vītnes klasi.Piezīme "M2 × 0,4" bez klases apzīmējuma atstāj vītnes pielaidi interpretējama. Implanta -klases skrūvēm norādiet vismaz 6H/6g, un, ja skrūve savienojas ar poliaksiālu galvu, skaidri norādiet funkcionālās mērīšanas prasību. Jūsuprecīza CNC apstrādepiegādātājam ir jāpārbauda vītnes ar kalibrētu vītnes mērītāju, nevis vienkārši pārbaudiet, ka iet/nē{0}}aiziet.

Pārāk-tolerantas virsmas, kas nekad ne ar ko nesaskaras.Mēs regulāri redzam rasējumus, kur katra virsma ir ±0,01 mm, jo ​​pielaides bloks tika piemērots globāli. Atslābiniet ne-funkcionālās virsmas līdz ±0,05 mm vai platākai, un jūsu izmaksas samazināsies - nevis tāpēc, ka iekārta nevar sasniegt stingrāko skaitli, bet gan tāpēc, ka mazākam virsmu skaitam ir nepieciešama-procesa zondēšana un 100% CMM verifikācija.

Atbilstība 2026. gadā: ko FDA QMSR maiņa nozīmē jūsu piegādes ķēdei

Šī gada lielākās regulatīvās izmaiņas, kas ietekmē medicīnisko CNC apstrādi, jau ir spēkā. 2026. gada 2. februārī FDA QMSR aizstāja mantoto Kvalitātes sistēmas regulu (QSR) saskaņā ar 21. CFR 820. daļu, formāli iekļaujot ISO 13485:2016 ar atsauci (avots: FDA.gov). Vecā QSIT pārbaudes sistēma tika pārtraukta tajā pašā datumā.

Ko tas nozīmē praksē jūsu apstrādes piegādes ķēdei: jebkuram līgumražotājam, kas ražo gatavus ierīču komponentus, tagad ir vajadzīga kvalitātes sistēma, kas ir skaidri saskaņota ar ISO 13485:2016, nevis tikai “ekvivalenta” vecajam QSR. Ja iesniedzat PMA vai 510(k) pēc 2026. gada februāra, jūsu piegādātāja kvalitātes dokumentācijā ir jāatsaucas uz QMSR ietvaru, nevis uz atsaukto QSR valodu.

Uzņēmumā MID mūsu kvalitātes sistēma ir darbojusies saskaņā ar ISO 13485 atbilstību kopš pirms QMSR pārejas -, tāpēc mūsu klientiem dokumentu sakārtošana bija vienkārša. Bet, ja jūs vērtējat jaunuCNC apstrādes pakalpojumipar medicīnas programmu, jautājiet konkrēti: "Vai jūsu KVS ir saskaņota ar ISO 13485:2016, kā norādīts QMSR?" Ja atbilde ir neskaidra, turpiniet meklēt.

Saliekot to kopā: kā MID tuvojas medicīnas CNC programmai

Tipiska medicīniskā iesaiste MID notiek pēc secības, kas paredzēta, lai agrīni atklātu problēmas:

Jūs nosūtāt STEP failu un 2D zīmējumu ar GD&T. Mūsu procesu inženieru komanda veic DFM pārskatīšanu 48 stundu laikā - nevis vispārīgu izgatavojamības rādītāju, bet gan konkrētus izsaukumus-: šim rādiusam ir jāatveras, šai pielaidei ir nepieciešama atsauce, šī funkcija ir labāk piemērota Šveices virpošanai, nevis 5 asu frēzēšanai. Mēs atzīmējam zīmējumu un nosūtām atpakaļ apspriešanai.

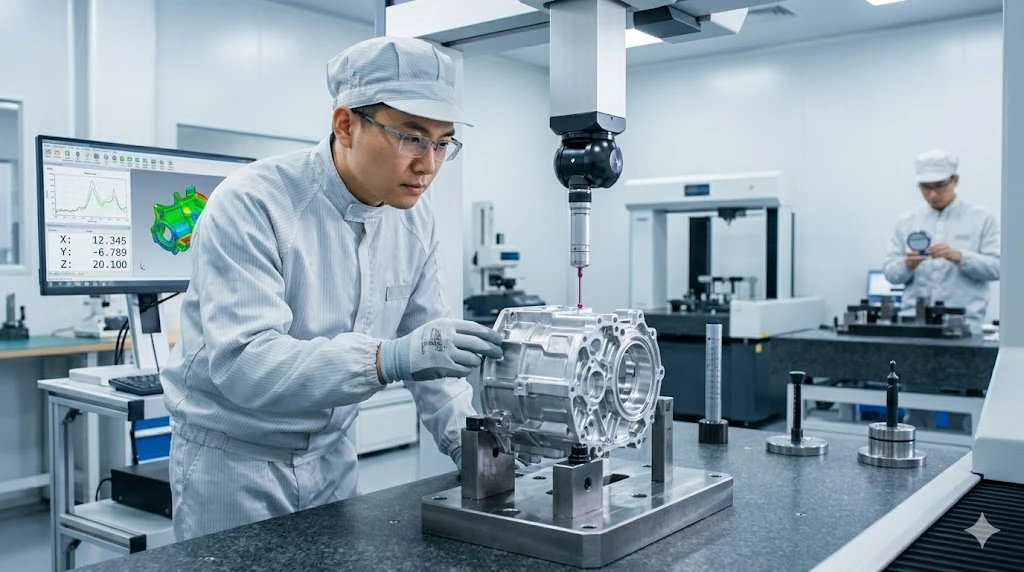

Kad dizains ir bloķēts, mēs izveidojam procesa plānu, kurā ir norādīts stiprinājums, instrumentu izvēle, griešanas stratēģija (tostarp iepriekš minētie lēmumi par titānu),{1}}procesa pārbaudes punkti un CMM galīgā verifikācija. Implantu -kategorijas daļām plānā ir iekļauta materiāla sertifikācijas pārbaude, tīrīšanas validācija un iepakojums, kas atbilst jūsu sterilizācijas prasībām.

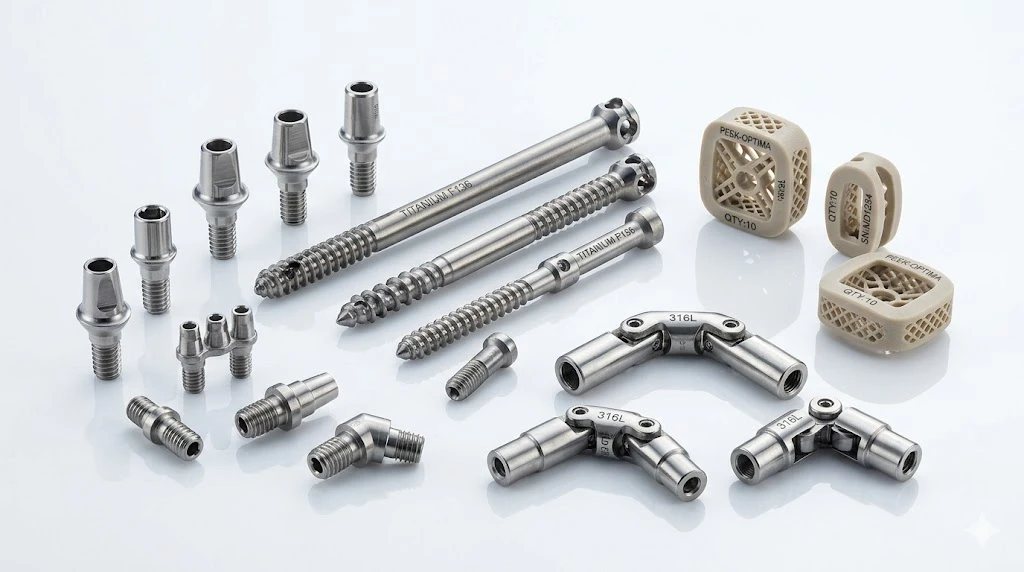

Mūsu veikals darbojas5 asu CNCun Šveices{0}}tipa virpošanas centri ar vairāk nekā 30 gadu laikā uzkrātām zināšanām par procesu. Mēs katru dienu apstrādājam Ti-6Al-4V, 316LVM, CoCr, PEEK un alumīnija sakausējumus aviācijas, medicīnas, pusvadītāju un robotikas klientiem — tas nozīmē, ka mūsu armatūru bibliotēka un instrumentu krājumi jau aptver lielāko daļu medicīnas ģeometriju bez pielāgotas iestatīšanas maksas.

FAQ

Kāds iekšējā stūra rādiuss jānorāda, lai izvairītos no dārgiem maza{0}}diametra instrumentiem?

Lielākajai daļai medicīniskās kvalitātes metālu (titāna, nerūsējošā tērauda, ​​CoCr) norādiet minimālo iekšējā stūra rādiusu 0,5 mm, kur to pieļauj konstrukcija. Tas ļauj mašīnistam izmantot 1,0 mm diametra gala frēzi -, kas ir pietiekami stingra, lai noturētu stabilu griezumu cietos sakausējumos bez pļāpām. Samaziniet līdz 0,25 mm rādiusam, un jūs piespiedīsiet 0,5 mm instrumentu, kas darbojas ar lēnāku padevi, ātrāk nolietojas un riskē salūzt dziļākās kabatās. Ja jūsu savienojuma ģeometrijai patiešām ir nepieciešams stingrāks stūris, apsveriet sekundāro EDM darbību tikai ar šo funkciju, nevis ierobežojiet visu kabatas darbību.

Vai varat noturēt ±0,005 mm uz 100 mm alumīnija detaļas bez slīpēšanas?

Jā, bet tas ir atkarīgs no funkcijas un vides. Uz urbuma vai virpota OD mūsu Šveices un virpošanas centri parasti notur ±0,005 mm uz alumīnija - galvenais ir termiskā stabilitāte un nemainīgs materiāla stāvoklis. Uz frēzētas kabatas grīdas, kas aptver 100 mm, izaicinājums ir alumīnija termiskā izplešanās. 2 grādu temperatūras svārstības apstrādes laikā maina 100 mm izmēru par aptuveni 4,6 µm - gandrīz visu jūsu pielaidi. Mēs apstrādājam alumīnija medicīniskās detaļas kamerā, kurā tiek kontrolēta temperatūra, un pārbaudām ar CMM tajā pašā termiskajā zonā. Ja detaļa nonāk telpas{13}}temperatūras komplektā, mēs varam trāpīt skaitlim. Ja tas nonāk 37 grādu ķermeņa vidē, jūsu tolerancei jāattiecas uz šo funkcionālo temperatūru.

Kā FDA QMSR ietekmē manu CNC apstrādes piegādātāja izvēli?

Tieši. Kopš 2026. gada 2. februāra FDA pārbauda ierīču ražotāju atbilstību QMSR, kas ietver ISO 13485:2016. Jūsu līguma apstrādes partnerim ir jāuztur kvalitātes sistēma, kas ir saskaņota ar šo standartu -, kas aptver dizaina kontroli, procesa apstiprināšanu, izsekojamību un koriģējošās darbības. Pieprasiet viņu ISO 13485 darbības jomu un apstipriniet, ka tas aptver procesus, kas attiecas uz jūsu daļām. Veikals, kas tikai "strādā, lai iegūtu" sertifikāciju, ir risks jūsu regulējumam.

Kāds ir medicīnas CNC prototipu minimālais pasūtījuma daudzums salīdzinājumā ar ražošanu?

MID nav minimuma. Mēs darbinām viengabalains-prototipus, lai pārbaudītu dizainu un beidzot ar periodiskām maza{2}}apjoma ražošanas partijām - lielas-jauktas, mazas{5}}sērijas modeļa pamatā ir mūsuCNC ražošanašūnas tiek organizētas. Medicīnas programmām pirmais pasūtījums bieži ir 5–10 vienības funkcionālai pārbaudei, kam seko procesa validācijas palaišana (parasti 30–50 vienības Ppk pētījumam), pēc tam notiek nepārtraukta ražošana neatkarīgi no programmas pieprasītā apjoma.

Vai esat gatavs pāriet no dizaina uz apstiprinātām daļām? Nosūtiet mums savu STEP failu DFM pārskatīšanai - mūsu procesu inženieri 48 stundu laikā atzīmēs to ar konkrētu, izmantojamu atsauksmi. Vai arī, ja joprojām strādājat ar savu pielaides budžetu, pirms zīmējuma veikšanas konsultējieties ar mūsu komandu par to, kas attiecas uz jūsu ģeometriju un materiālu.
