Laikā, kad plaukst 5G sakari un lielas-jaudas lāzera sensoru tehnoloģijas, kvarca stikla optiskās šķiedras sagatavju dziļurbumu apstrādes precizitāte tieši nosaka optiskā signāla pārraides efektivitāti un iekārtas kalpošanas laiku. Saskaroties ar tādiem nozares izaicinājumiem kā mikro-urbumu apstrāde ar dziļuma-līdz-diametra attiecību, kas pārsniedz 30:1, un mikronu-līmeņa virsmas apdares kontrole, tradicionālo procesu ierobežojumi kļūst arvien pamanāmāki. Kā pārvarēt materiālu trausluma, skaidu noņemšanas šķēršļus un vairāku{10}}bedrīšu pozīcijas precīzas kontroles problēmas? Sekojošais gadījums atklāj galveno tehnoloģisko lēcienu īpašo optisko šķiedru nozarē.
Lietas fons: kvarca stikla dziļurbumu apstrādes izaicinājumi

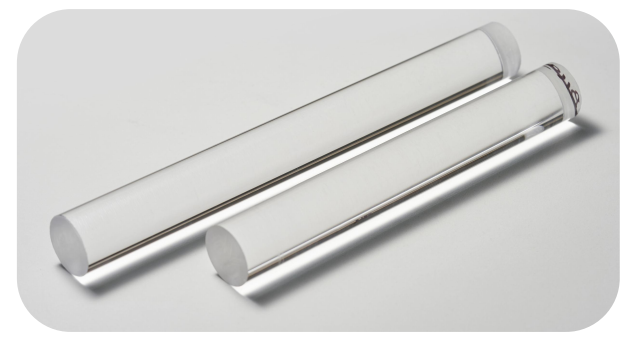

Eiropas un Amerikas īpašajam optisko šķiedru ražotājam ir jāapstrādā kvarca stikla sagatavju partija optiskās šķiedras signāla pārraides galvenajiem komponentiem. Produkta specifikācijas ir cilindri ar diametru 30 mm un garumu 250 mm. Iekšpusē ir jāapstrādā divi caurumi ar diametru 7,8 mm un dziļumu 250 mm (dziļuma -pret-diametra attiecība 32:1). Cauruma sienas raupjuma prasība ir Sa＜0,8 μm, un abu caurumu paralēlisma kļūdai jābūt mazākai par 0,02 mm. Šādas augstas precizitātes dziļas bedrītes tieši ietekmē optiskās šķiedras pārraides efektivitāti un uzticamību, taču tradicionālās apstrādes tehnoloģijas ir grūti apmierināt vajadzības.
Nozares sāpju punkti un apstrādes grūtības
Kvarca stikls ir kļuvis par galveno materiālu speciālajā optisko šķiedru nozarē, pateicoties tā augstajai cietībai un zemajam termiskās izplešanās koeficientam, taču tā dziļo caurumu apstrādei ir trīs galvenie šķēršļi:
Virsmas kvalitātes defekti: Tradicionālās urbšanas rezultātā urbuma sienas raupjums pārsniedz standartu (Sa＞0,8 μm) un ir pakļauts mikroplaisām;
Nepietiekama stabilitāte dziļo urbumu apstrādē: ja dziļuma -pret-diametra attiecība pārsniedz 30:1, skaidu noņemšana ir sarežģīta, izraisot instrumenta lūzumu un lūžņu daudzumu līdz 50%;
Porous precision out of control: The parallelism of the two holes is affected by the rigidity and thermal deformation of the machine tool, and the measured error is generally >0,03 mm.
Inovatīvi risinājumi: ultraskaņas process un dinamiskā kontrole
Reaģējot uz iepriekš minētajām problēmām, nozares{0}}vadošie uzņēmumi izmanto ultraskaņas videi draudzīgu un efektīvu urbšanas un frēzēšanas tehnoloģiju apvienojumā ar precīzas apstrādes sistēmām.
"Ultraskaņas vibrācijas atbalstīta griešana": samaziniet griešanas spēku, izmantojot 20-40 kHz augstfrekvences vibrāciju, samaziniet malu sabrukšanu un virsmas bojājumus, kā arī uzlabojiet caurumu sienu konsistenci;
"Centra ūdens augsta spiediena{0}}dzesēšana": optimizējiet dzesēšanas šķidruma plūsmas virzienu un spiedienu (5–8 MPa), lai nodrošinātu dziļo caurumu skaidu noņemšanas efektivitāti un izvairītos no instrumenta lūzumiem;
"Daudzasu dinamiskā kompensācija": pielāgojiet padeves ātrumu un trajektoriju, pamatojoties uz reāllaika-uzraudzības datiem, lai kontrolētu termiskās deformācijas kļūdu ±1 μm robežās.

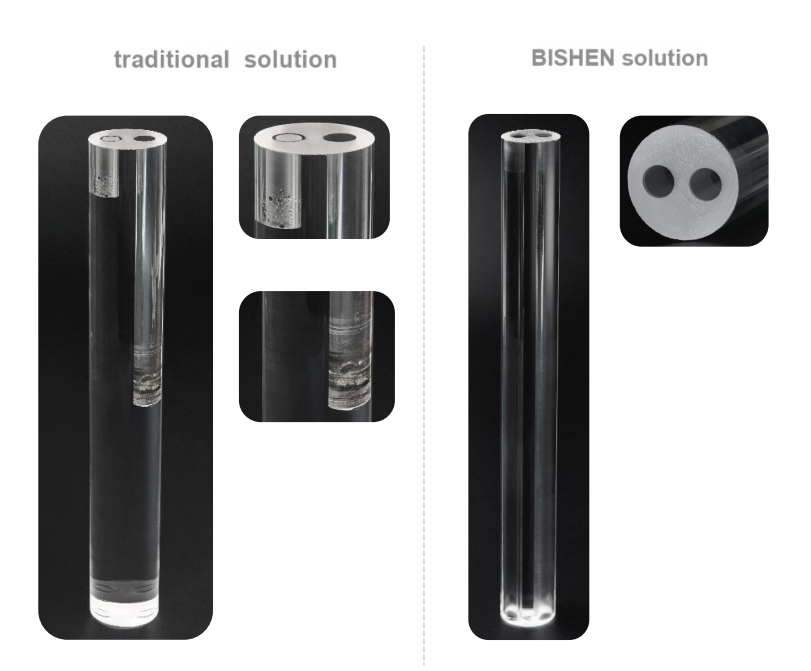

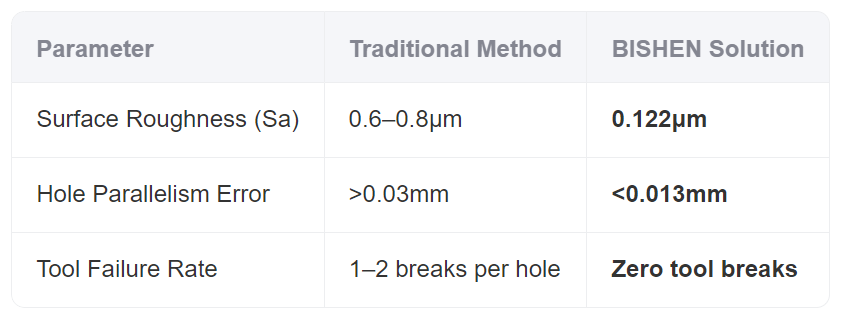

Apstrādes efektu salīdzinājums
Izmērītie dati liecina, ka jaunais risinājums palielinās apstrādes efektivitāti par 200%, samazinās vienības izmaksas par 35%, un kvalificētā likme palielināsies no 48% līdz 97%.
Tehnoloģiju pielietojuma perspektīvas
Strauji augošās -jomās, piemēram, 5G sakari un lāzeru uztveršana, pieprasījums pēc kvarca stikla precīzām detaļām ir pieaudzis vidēji par 12% gadā. Ultraskaņas dziļo caurumu apstrādes tehnoloģija kļūst par etalonprocesu īpašās optiskās šķiedras, pusvadītāju iepakojuma un citās nozarēs ar augstu precizitāti, zemu bojājumu un spēcīgu stabilitāti.
Par BISHEN
BIŠENir pasaulē -vadošais īpaši cieto materiālu apstrādes risinājumu nodrošinātājs, kas koncentrējas uz augstas-precizitātes ražošanas tehnoloģiju izpēti un izstrādi, un tā pakalpojumu jomās ietilpst optiskās šķiedras sakari, kosmosa un medicīnas ierīces. Paļaujoties uz tādām pamattehnoloģijām kā ultraskaņas apstrāde un minimāli invazīvs nano-lāzers, uzņēmums BISHEN ir nodrošinājis pielāgotus risinājumus klientiem vairāk nekā 30 valstīs, veicinot precīzu ražošanu, lai sasniegtu "nulles defektu" mērķi.
Secinājums: precīza dziļo caurumu apstrāde ir atslēga uz sasniegumiem kvarca stikla komponentu darbībā. Izmantojot tehnoloģiskos jauninājumus un procesu atkārtojumus, nozare atbilst ārkārtējām prasībām, kas attiecas uz visprogresīvāko tehnoloģiju-materiāliem ar augstāku efektivitāti un zemākām izmaksām.
