Precīzās mehāniskās montāžas gadījumā apaļo uzgriežņu uzstādīšanas virziens (standarta GB/T812 apaļais uzgrieznis) bieži tiek apspriests. Tālāk es apkopoju galvenos punktus jūsu atsaucei.

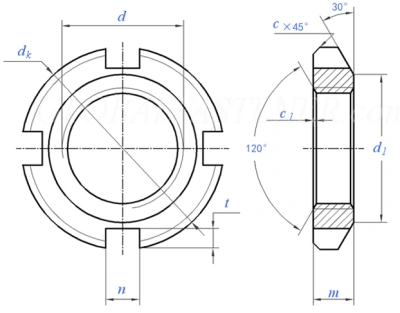

1. Apaļo riekstu struktūras iezīmes
Apaļā uzgriežņa vienā pusē ir liels 30 grādu slīpums (30 grādu slīpuma uzgrieznis), ko galvenokārt izmanto vārpstas aksiālai fiksācijai.

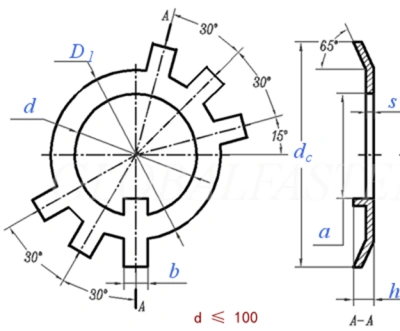

2. Savienošana pārī ar bloķēšanas paplāksnēm
Praksē, lai panāktu pret-atslābšanu (pret-atskrūvēšanas metodi), apaļos uzgriežņus parasti izmanto kopā ar bloķēšanas paplāksni (GB/T858 bloķēšanas paplāksne):
Paplāksnei ir vairākas cilnes un 65 grādu leņķis;
Saskaņā ar standartiem paplāksnes D1 izmērs atbilst apaļā uzgriežņa izmēram d1;
Tāpēc apaļā uzgriežņa lielajai noslīpētajai pusei jābūt savienotai pārī ar bloķēšanas paplāksni.
👉 Citiem vārdiem sakot, ja tiek izmantots apaļais uzgrieznis un bloķēšanas paplāksne, noslīpētajai pusei jābūt vērstai pret saspīlēto komponentu.
3. Ja bloķēšanas paplāksnes netiek izmantotas
Dažreiz bloķēšanas paplāksnes netiek izmantotas. Piemēram:
Izmantojotdubultā apaļā uzgriežņa bloķēšanapret-atslābšanu;
Nav prasības pret-atskrūvēšanu, tikai jāpievelk viens apaļš uzgrieznis.
Vai šādos gadījumos uzstādīšanas virzienam joprojām ir nozīme? Atbilde ir: jā, joprojām ir apsvērumi.
4. Papildu apsvērumi uzstādīšanas virzienam
Riekstu perpendikulitātes pielaide:
GB/T812 standarts nosaka perpendikularitātes prasības noslīpētajai pusei, bet ne pretējai pusei.

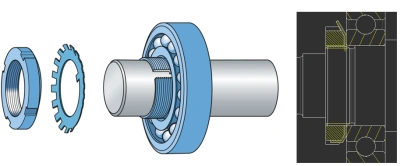

Gultņa fiksācijas uzgriežņu uzstādīšana:
Tādos mezglos kā gultņi parasti ir vēlams, lai komponents, kas nospiests pret gultni, nepārsniegtu iekšējo skrējiena diametru. Šādos gadījumos saprātīgāk ir novietot noslīpēto pusi pret skavām.
Ja montāžai nav šādu ierobežojumu, uzstādīšanas virziens nav stingri svarīgs.(文章来源:iMechanics机械)
