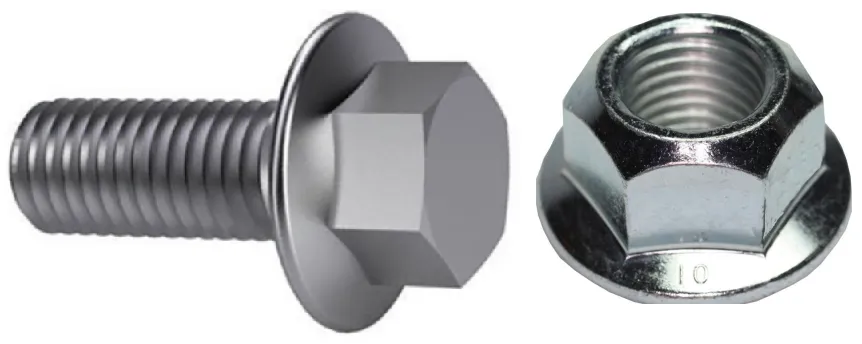

Atloka skrūve/uzgrieznis, kā parādīts zemāk esošajā attēlā, nomaina skrūvi/uzgriezni + blīves formu un kļūst arvien populārāka.
Mēs zinām, ka tradicionālajā izpratnē mēs pievienojam starpliku zem skrūves/uzgriežņa, un tās galvenais mērķis ir izkliedēt slodzi un novērst bojājumus, ko izraisa pārmērīgs spiediens uz savienojuma virsmu. Atloka plāksnei, kas pievienota zem atloka skrūves/uzgriežņa, faktiski ir tāds pats mērķis. Tātad, kāpēc šis dizains ir labāka izvēle?
Mums pazīstamā un visbiežāk izmantotā skrūvju spriegojuma regulēšanas metode joprojām ir netiešā vadības metode, izmantojot griezes momentu, taču mēs arī zinām, ka šī metode nav īpaši precīza aksiālā sprieguma kontrolēšanai, jo lielākā daļa griezes momenta tiek izmantota, lai pārvarētu berzi starp kontaktvirsmu un vītni zem skrūves galvas pievilkšanas laikā, un tikai aptuveni 15% tiek izmantoti, lai radītu aksiālo spriegojumu.
Salīdzinot ar skrūvju + blīves formu, atloku skrūves var efektīvi uzlabot mainīgos lielumus iepriekšminētajā pievilkšanas procesā. Paskatīsimies.

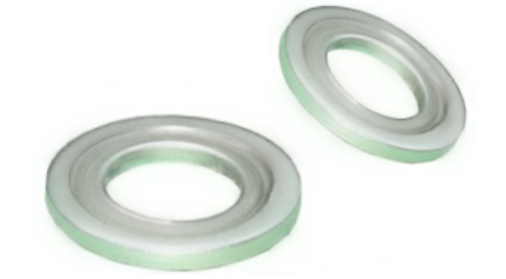

Standarta paplāksnes parasti ir mīkstākas nekā uzgriežņi vai skrūves, kas tām atbilst, un bieži tiek pakļautas plastiskai deformācijai augsta spiedes sprieguma ietekmē, kā parādīts attēlā zemāk. Pēc deformācijas iespīlēšanas spēks ievērojami samazināsies. Tas neietekmēs atloka virsmas uzgriežņus un skrūves, jo paplāksnes virsma un skrūve/uzgrieznis ir integrēti un tiem ir vienāda materiāla izturība.

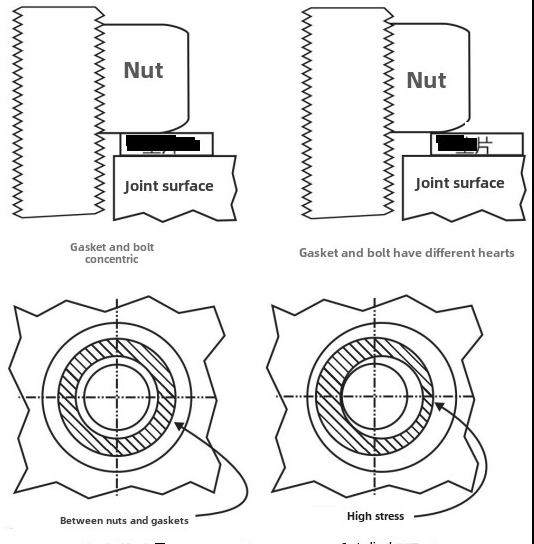

Daži skolēni var teikt, ka ir pareizi izmantot rūdītas blīves, vai ne? Šeit ir vēl viena problēma, tas ir, blīve ir uzstādīta nevietā. Atvērums starplikas vidū parasti ir daudz lielāks par skrūves diametru, jo ir jānodrošina, lai pārejas fileja zem skrūves galvas nepieskartos blīvei. Šīs lielās spraugas esamība izraisīs blīves ekscentrisku pievilkšanu, kā rezultātā lokāla sprieguma koncentrācija, palielinot iespiedumu un savienojuma virsmas bojājumu risku, kā parādīts attēlā zemāk.
Papildus iepriekšminētajiem diviem faktoriem pētījumos ir atklāts, ka, pievelkot skrūves vai uzgriežņus, griezīsies arī blīves. Lai gan tas nav izplatīts, nav viegli noteikt, kad tas notiek. Kad tas griežas, attiecība starp pielietoto griezes momentu un skrūves spriegojumu var mainīties. Pie noteikta pievilkšanas griezes momenta faktiskais radītais skrūvju spriegojums nesasniedz gaidīto efektu.(来源:iMechanics机械)
Rezumējot, atloku skrūvēm/uzgriežņiem ir acīmredzamas priekšrocības salīdzinājumā ar paplāksnēm. Vai jūs joprojām izmantojat paplāksnes?
