Aviācijas un kosmosa CNC apstrāde: izveidojiet izsekojamības ķēdi, ko prasīs jūsu FAI un piegādātāja audits
Jūsu konstrukcijas kronšteins sasniedz pirmo{0}}izstrādājuma pārbaudi. Revidents atver AS9102 2. veidlapu un jautā vienu lietu: vai katrs Ti-6Al-4V veidgabals var izsekot siltumam, no kura tas tika izkusis, un vai šis siltums tika izkusis valstī, kas atbilst DFARS prasībām? Ja šī atbilde atrodas trīs atsevišķās iesūtnēs, FAI apstājas. Daļa ir kārtībā. Papīri nav. Programmām, kas virzās uz aizsardzības vai komerciālo gaisa kuģu piegādes ķēdi, dokumentu ķēde ir vieta, kur aviācijas un kosmosa CNC apstrādes piegādātāji iztur vai neizdodas. Mēs veidojam šo ķēdi blakus daļai, nevis pēc tās.
Ko nozīmē “izsekojamība” aviācijas un kosmosa CNC apstrādē
Aviācijas un kosmosa materiālu izsekojamība nav viens sertifikāts. Tā ir nepārtraukta līnija no gatavās daļas atpakaļ uz dzirnavu siltuma vai kausējuma partiju. Speciāliem metāliem ar šo līniju ir likumīgs svars, ar kuru pircēji citās nozarēs saskaras reti. Saskaņā ar DFARS 252.225-7009 - klauzulu, kas pašlaik ir datēta ar 2023 - janvāri, titāns, titāna sakausējumi, daudzi augstas-leģētie tēraudi, niķeļa un kobalta-bāzes sakausējumi un cirkonijs ir jāizkausē vai jāražo Amerikas Savienotajās Valstīs vai atbilstošā valstī. Kausējuma izcelsme ir jādokumentē un izsekojama līdz konkrētajai materiāla partijai, parasti izmantojot dzirnavu pārbaudes ziņojumu un atbilstības sertifikātu.
Tātad, kad mēs citējam daļu aizsardzības programmas, vispirms mēs apstiprinām specifikāciju jūsu zīmējumā un to, vai kausējuma avotam ir jābūt DFARS{0}}kvalificētam. Mēs reģistrējam siltuma numuru pret darba pasūtījumu, saņemot materiālu. Šis skaitlis seko partijai katrā operācijā un nonāk saņemtajā sertifikātu paketē. Aviācijas un kosmosa materiālu izsekojamība darbojas tikai tad, ja saite tiek fiksēta sākumā; Atjaunojot to pēc apstrādes, parādās nepilnības. Mūsuprecīza kosmosa CNC apstrādedarbplūsma saista siltuma numuru ar maršrutētāju pirms pirmās griešanas.
Aviācijas un kosmosa sakausējumi un to apstrādes veids
Dažādiem kosmosa sakausējumiem ir nepieciešami dažādi instrumenti, ātrums un dokumentācija. Tālāk esošajā tabulā ir norādītas ģimenes, kuras mēs visbiežāk izmantojam CNC apstrādei kosmosa darbā.
| Materiāls / pakāpe | Apstrādājamība | Dokumentācijas karogs | Tipisks kosmosa lietojums |
|---|---|---|---|
| Alumīnijs 7075-T6 | Augsts; ātra metāla noņemšana | Dzirnavu sertifikāts; DFARS ja aizsardzība | Konstrukciju kronšteini, korpusi, furnitūra |
| Titāna Ti-6Al-4V | Zems; karstum-jutīgs, darbs-sacietē | DFARS kausējuma avots; dzirnavas sert sildīšanai | Dzinēju furnitūra, lidmašīnas korpusa savienojumi, stiprinājumi |
| Nerūsējošais 15-5 PH / 17-4 PH | Mērens; siltuma-apstrādājuma stāvoklim ir nozīme | Sertifikāts ar raksturu/stāvokli; karstuma-ārstēšanas rekords | Izpildmehānismu daļas, vārpstas, vārstu korpusi |
| Inconel 718 | Grūti; abrazīvs, darbs{0}}sacietē | DFARS niķeļa sakausējums; pilnīga izsekojamība | Karstās-sadaļas aparatūra, augstas-temperatūras iekavas |
| Alumīnijs 6061-T6 | Augsts; vispārējs mērķis | Dzirnavu sert | Armatūra, sekundārā struktūra, prototipi |
Mēs tos palaižam tālāk5-ass un Šveices tipa apstrādetāpēc ģeometrija un materiāla izvēle paliek neatkarīgi no stiprinājuma ierobežojumiem. Dokumentācijas karodziņš ir kolonnas iepirkums, kas jāizlasa vispirms, jo tas virza sertifikātu pakotni, nevis izgriezumu.
Piezīme par titānu: ātrums, padeve un siltums

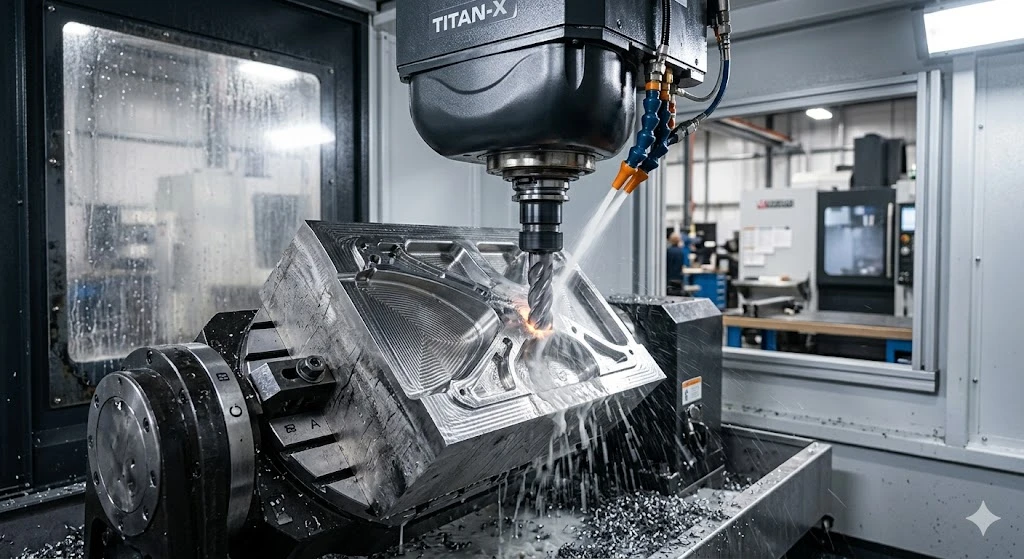

Titāna kosmosa apstrāde ātri soda par nepareizu stratēģiju. Ti-6Al-4V ir zema siltumvadītspēja, tāpēc siltums neieplūst mikroshēmā tā, kā tas notiek ar alumīniju. Tas paliek visprogresīvākā. Spiešanas virsmas ātrums ir pārāk liels, un mala sabojājas; Atgrieziet padevi, un rīks berzē griezumu vietā, kas nostiprina virsmu un pasliktina nākamo gājienu.

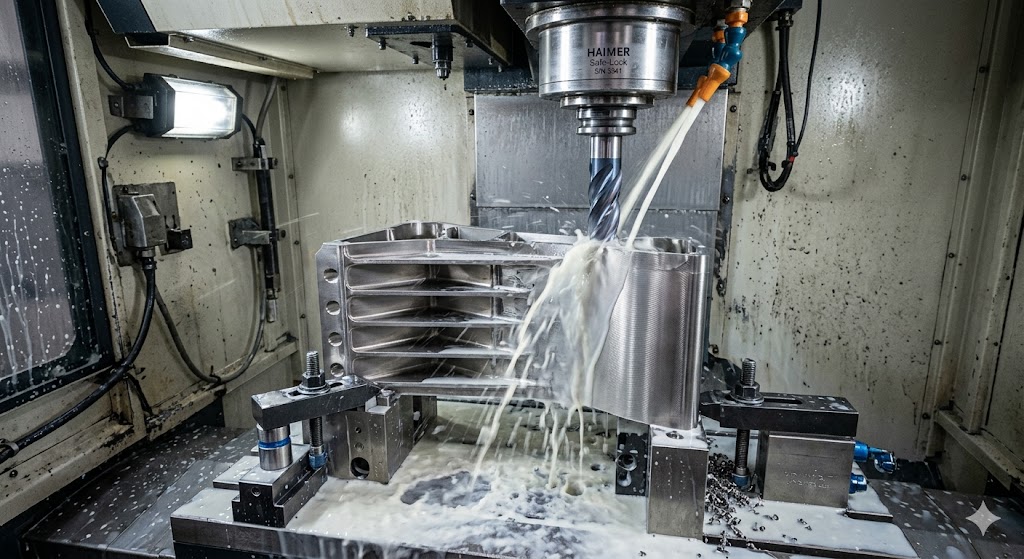

Mūsu prakse Ti-6Al-4V karbīdam notur virsmas ātrumu konservatīvā diapazonā un saglabā nemainīgu skaidu slodzi, tāpēc rīks vienmēr griež, nevis berzē. Mēs izlaižam augsta spiediena-dzesēšanas šķidrumu caur instrumentu, lai izvilktu siltumu no griezuma vietas un notīrītu skaidas pirms to nogriešanas. Iestatījumi paliek stingri, un mēs izvairāmies no kavēšanās piespēles beigās. Plānsienu titāna kosmosa apstrādei mēs veicam rupju apstrādi un apdari, lai atlikušais spriegums neizrautu daļu no pielaides pēc tam, kad tā atstāj armatūru. Nekas no tā nav eksotisks. Tas ir disciplinēts, un tas nodrošina, ka Ra un dimensiju rezultāti ir atkārtojami daudzās daļās, un tas ir brīdis, kad FAI paraugam ir jāatspoguļo skrējiens.
AS9102 Pirmā izstrādājuma pārbaude: Fields Procurement Misss
AS9102 pirmā izstrādājuma pārbaude ir vieta, kur satiekas daļa un papīrs. SAE pašreizējā pārskatīšana — C revīzija ir spēkā kopš 2023. gada 28. jūnija, un tā noteica stingrākus ierobežojumus dažās jomās, kuras iepirkuma komandām joprojām pietrūkst par ienākošajām pakotnēm.
Visizplatītākā nepilnība atrodas 1. veidlapas 15.–18. laukā. Rev. C skaidri norāda, ka ir jānorāda katrs MK vienums - detalizētas detaļas, apakš-komplekti un komerciālie --plaukta vienumi -. Pircēji, kuri pārbauda tikai augšējā-līmeņa daļas numuru, ļauj COTS un standarta kataloga precēm izslīdēt no pārskata. Rev. C arī pārdēvēja 17. lauku par “Daļas veids”, tāpēc veidlapā tagad ir jānorāda, vai katra rinda ir detalizēta daļa, mezgls, programmatūra, standarta kataloga vienums vai COTS.
2. forma ir otra vājā vieta. Tas tver materiālus, īpašus procesus un funkcionālo testēšanu. Lauka iepirkums visbiežāk tiek izlaists, ir saikne starp katru īpašo procesu un akreditētu avotu pareizajā specifikācijas pārskatīšanā. Ja detaļai nepieciešama termiskā apstrāde, anodēšana vai NDT, tie ir īpaši procesi; daudzas programmas paredz, ka tās tiks veiktas Nadcap-akreditētā iestādē, un AS9102 pirmā raksta pārbaudes pakotnē ir jāparāda specifikācija, versija un avots. Mēs apkopojam 1., 2. un 3. veidlapu, lai šīs saites būtu nepārprotamas, un mēs pievienojam zīmējumu uz 3. veidlapu, lai katrai pazīmei būtu skaitlis, kam auditors varētu sekot. Tīra AS9102 pirmā izstrādājuma pārbaudes pakotne saīsina jūsu ienākošo pārskatu; neskaidrs nosūta to atpakaļ.
Dokumentācijas pakotne, ko mēs jums nododam
Mēs uztveram dokumentāciju kā rezultātu, nevis kā nokavētu. Tālāk sniegtā pakete ir tāda, ko mēs nododam regulētajam pircējam, kurš pasūtījis kosmosa CNC apstrādātās detaļas.
| Dokuments | Ko tas pierāda | Kur tas atrodas jūsu failā |
|---|---|---|
| Dzirnavu pārbaudes ziņojums + CoC | Materiāla pakāpe, siltuma numurs, kausējuma izcelsme | Materiāla izsekojamība / DFARS ieraksts |
| AS9102 veidlapa 1–3 (Rev. C) | Atbildība par daļu, produktu un raksturīgo atbildību | FAI pakete |
| Īpašu procesu sertifikāti | Termiskā apstrāde, NDT, pārklājums ar pareizu specifikāciju | 2. veidlapas dublējums, Nadcap pierādījumi |
| Pārbaudes / CMM ziņojums | Izmēru rezultāti pret balonētu druku | FAI 3. veidlapa, partijas pieņemšana |
| Atbilstības sertifikāts | Partija atbilst PO un rasējuma pārskatīšanai | Saņemšanas / piegādātāja fails |
Šie ir dati, kas nodrošina jūsu piegādātāja kvalifikāciju un jūsu iekšējo pārskatīšanu, kā apstrādātas detaļas ieraksti tiek iepludināti augstāka-līmeņa montāžas failā.Mūsu izsekojamības dokumentācijair strukturēts tā, lai tas iekļautos šajā failā bez pārstrādes.
Tā pamatā esošie standarti mainās, un jums ir jāplāno izmaiņas. IAQG maina AS9100 zīmolu par IA9100, publicējot 2026. gada beigās, lai saskaņotu to ar ISO 9001:2026, kura starptautiskā standarta projekts tika izlaists 2025. gada 27. augustā. Sertifikācijas iestāžu sniegtajos informatīvajos ziņojumos nozares pārstāvji sagaida stingrāku piegādātāju plūsmu{8}un spēcīgāku viltojumu kontroli{9}un izsekojamību. Mūsu aviācijas un kosmosa CNC apstrādes process jau tver izsekojamības datus, uz kuriem norāda šīs izmaiņas, tāpēc pāreja neatiestata jūsu piegādātāja failu.
FAQ
Vai katrai partijai varat nodrošināt dzirnavu sertifikātus, kas izsekojami līdz siltuma numuram ar DFARS kausējuma izcelsmi?
Jā. Mēs uztveram siltuma numuru saņemšanas brīdī un pārnesam to caur maršrutētāju uz sertifikāta pakotni. Aizsardzības darbā mēs apstiprinām kausējuma avotu pret DFARS 252.225-7009 pirms materiāla iegādes, un atbilstības sertifikātā ir norādīta kausējuma izcelsme.
Kā jūs veicat zīmējuma pārskatīšanas maiņas vidusprogrammu CNC apstrādātai detaļai?
Mēs iesaldējam daļu konkrētam darba pasūtījuma un CoC rasējuma pārskatījumam. Pārskatīšanas izmaiņas atver jaunu darba pasūtījumu, un, ja izmaiņas ietekmē formu, piemērotību vai funkciju, tās aktivizē daļēju vai pilnu AS9102 pirmā izstrādājuma pārbaudi atbilstoši C versijai. Jūs saņemat skaidru ierakstu par to, kuras partijas tika izveidotas, kurai pārskatīšanai.
Vai jūs atbalstāt Nadcap{0}}akreditētos īpašos procesus?
Mēs koordinējam termisko apstrādi, NDT un pārklājumu, izmantojot akreditētus avotus, un dokumentējam katru 2. veidlapā atbilstoši specifikācijas pārskatīšanai. Ja jūsu programma nosauc konkrētus apstiprinātus procesorus, mēs šo prasību izpildām uz leju.
Nosūtiet mums zīmējumu un specifikācijas izsaukumu-. Mēs jums pateiksim materiāla sagatavošanās laiku, izkausēšanas{2}}avota ceļu un tieši to, kas būs jūsu FAI pakotnē.Runājiet ar mūsu kosmosa komandupar savām izsekojamības prasībām vai pieprasiet mūsu AS9102 saskaņotās dokumentācijas paraugu, lai redzētu, kā tas atbilst jūsu piegādātāja failam.
