Apstrādes produkta īpašības
Materiāls: blīvs silīcija nitrīds (cietība HV1 850)

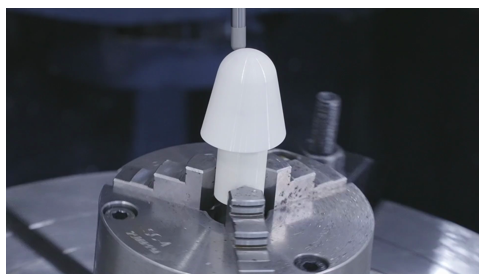

Apstrādes funkcijas: φ28×55mm kompleksa 3D virsma
Pielietojuma jomas: lidmašīnas priekšējais apvalks, augstas temperatūras izturīgi gultņi
Nozares sāpju punktu analīze
A. Materiālu raksturlielumu izaicinājums
Silīcija nitrīda keramika kā augstas cietības un nodilumizturīgs materiāls tiek plaši izmantots augstas-temperatūras kosmosa komponentēs, taču tās zemā izturība pret lūzumiem padara tradicionālo apstrādi pakļautu mikroplaisām.
B. Tradicionālie apstrādes defekti
① Instrumenta nodiluma ātrums ir 8 reizes lielāks nekā parastajam tēraudam
② 3D virsmas slīpēšanas efektivitāte ir tikai 2,3 cm³ / h
③ Pārrāvuma līmenis pārsniedz 35% (nozares vidējais rādītājs)
MIDRisinājumu pamattehnoloģija
Ultraskaņas vibrācijas piecu{0}asu apstrādes centrs: 20 kHz augstas-frekvences vibrācija samazina griešanas spēku
Superkritiskā CO2 dzesēšanas sistēma: -78 grādu zemā temperatūra nomāc materiāla termisko spriegumu
MQL iekšējās dzesēšanas tehnoloģija: 0,05 ml/h mikro-eļļošana samazina instrumenta saķeri
Izmērītās veiktspējas salīdzinājums
Indikatori Tradicionāls processMIDrisinājumu uzlabošanas diapazons Apstrādes cikls 133h72h46%↓Virsmas raupjums Ra0.8μmRa0.2μm75%↓Instrumenta maiņas biežums 4 gab/instruments 18gab/instruments 350%↑
Nozares pielietojuma paplašināšana
Šis risinājums ir piemērojams arī:
Satelīta dzinekļa keramikas sprauslu apstrāde
Pusvadītāju vafeļu apstrādes robota roka
Mākslīgo savienojumu keramikas lodgalvas precīza slīpēšana
