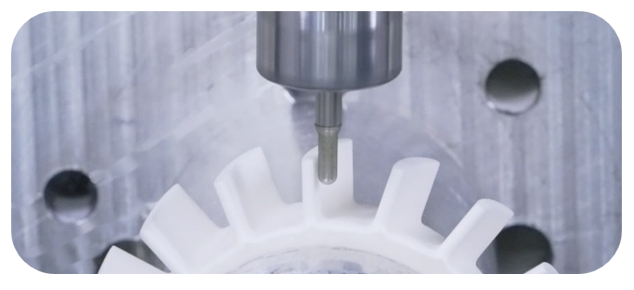

Produktu apstrādes parametri
Materiāls:augstas-tīrības alumīnija oksīda keramika (Al₂O₃ — 99,7% vai lielāka
Apstrādes funkcijas:lidmašīnas dzinēja lāpstiņas virsma (φ100×18mm)
Galvenie rādītāji:HV1760 cietība, Ra0,4μm virsmas raupjuma prasības
Rūpniecības apstrādes sāpju punkti
A. Materiālo īpašumu problēmas
• 1600 grādu temperatūras izturība, bet būtiska trausluma lūzuma tendence (atslēgvārdi: alumīnija oksīda keramikas malu sabrukšanas kontrole)
• Tradicionālā slīpēšana rada zem-virsmas plaisas ＞50 μm (atslēgvārdi: slēpti keramikas detaļu bojājumi)
B. Tradicionālie procesa defekti
Dimanta slīpēšanas galviņas viena gabala patēriņa izmaksas ￥420 (atslēgvārdi: keramikas apstrādes instrumentu izmaksas)
Kontūru precizitāte ±0,1 mm ir grūti izpildāma standartam (atslēgvārdi: asmens virsmas precizitātes prasības)
Pulēšanas process aizņem 60% no darba laika (atslēgvārdi: keramikas pēc{1}apstrādes sašaurinājums)
MIDRisinājumiInovatīva tehnoloģija
Piecu{0}}asu ultraskaņas apstrādes centrs:0,003 mm dinamiskā precizitāte (atslēgvārdi: keramikas īpašs piecu asu darbgalds)
Superkritiskā CO₂ dzesēšana:-78 grādu zema temperatūra, lai kavētu plaisu izplatīšanos (atslēgvārdi: zemas temperatūras keramikas slīpēšanas tehnoloģija)
Nano smērvielu MQL sistēma:griešanas spēks samazināts par 37% (atslēgvārdi: keramikas apstrādes mikro{1}}eļļošana)
Izmērītās veiktspējas salīdzinājums
Indikatori Tradicionāls processMIDrisinājums Slīpēšanas galviņas kalpošanas laiks 8 gab. 53 gab. Virsmas bojājuma dziļums 52μm Mazāks vai vienāds ar 6μm Visaptveroša apstrādes efektivitāte 4,2 gab./h 11.5 gab./h
