CNC apstrādes metāla daļas medicīnas ierīcēm: ko regulējošās izmaiņas 2026. gadā nozīmē jūsu piegādātāju sarakstam
Ķirurģiskā instrumenta korpuss iziet izmēru pārbaudi. Materiālu sertifikāts ir failā. Veikals piegādā laicīgi. Pēc sešiem mēnešiem jūsu oriģinālā aprīkojuma ražotāju klients izņem partiju, jo apstrādes piegādātājs nevarēja izveidot ierīces vēstures ierakstu, kas izsekotu konkrēto stieņu krājumu izejmateriāla sertifikātam. Nav ierakstu, nav izsekojamības, nav atbilstības. Visa partija tiek ievietota karantīnā - nevis tāpēc, ka daļas neatbilst specifikācijām, bet gan tāpēc, ka nepastāvēja dokumenti.
Šis nav ārkārtējs gadījums. Tas ir viens no visizplatītākajiem veidiem, kā medicīnas ierīču piegādes ķēdēm neizdodas veikt auditu. Un tā ir visskaidrākā ilustrācija tam, kas atdalaCNC apstrādes medicīnas ierīču sastāvdaļasno vispārējās rūpnieciskās apstrādes: dokumentācija ir izstrādājuma sastāvdaļa. Daļa, kas tiek apstrādāta pareizi, bet kuru nevar izsekot, no normatīvā viedokļa ir neatbilstoša daļa.
No 2026. gada 2. februāra stājās spēkā FDA jaunā kvalitātes vadības sistēmas regula (QMSR), kas formāli iekļauj ISO 13485:2016 21. CFR 820. daļā. Tas nozīmē, ka jebkurš piegādātājs jūsu ķēdē, kas apkalpo FDA{6}}regulētās ierīces, tagad darbojas saskaņā ar normatīvo regulējumu, kurā ir nepieciešama skaidra {dimensiju,}procesu}darba, nevis tikai riska pārvaldība7. pārbaude. Ja jūsu pašreizējāISO 13485 CNC apstrādes piegādātājsbija kvalificēts saskaņā ar veco QSR režīmu un nav atjauninājis savas sistēmas, šī kvalifikācija vairs nevar tikt pārbaudīta.
Kāpēc medicīniskā CNC apstrāde ir pavisam cita disciplīna?
Medicīnisko komponentu pielaides prasības bieži vien ir smagas -, taču pielaides vien nenosaka šo vietu. Aviācija arī pieprasa stingras pielaides. Medicīnas ierīču apstrādi atšķirīgu padara bioloģiskās saderības prasību, partijas-līmeņa izsekojamības, procesa validācijas un normatīvās dokumentācijas kombinācija, kas darbojas paralēli katrai apstrādes darbībai.
Implanta korpuss, kas apstrādāts ar precizitāti ±0,005 mm no ne-sertificēta 316 l stieņa, nav medicīniska-daļa. Ķirurģiskās urbšanas rokasgrāmata ar nevainojamu ģeometriju, bet bez pirmās -izstrādājuma pārbaudes ziņojuma, kas saistīta ar tās ražošanas partiju, nav reglamentēta produkta piegāde. Apstrāde ir nepieciešama, bet nepietiekama. Apstrādes sistēma ir tā, kas kvalificē daļu.
Tas ir arī iemesls, kāpēc jautājums "vai jums ir ISO 13485?" ir nepareizs pirmais jautājums, ko uzdot potenciālajamISO 13485 CNC apstrādes piegādātājs. Pareizais jautājums ir: "Parādiet man paraugu Ierīces vēstures ierakstam no nesenas medicīniskās ražošanas partijas." Atbilde norāda, vai sertifikāts atspoguļo funkcionējošu kvalitātes sistēmu vai dokumentu, kas ir izturējis sertifikācijas auditu un kopš tā laika nav aiztikts.
Tipiskas medicīniskās daļas un to apstrādes problēmas
| Komponenta veids | Materiāls | Atslēgu apstrādes izaicinājums |
|---|---|---|
| Ortopēdiskā implanta korpuss (gūžas kāts, stilba kaula paliktnis) | Ti-6Al-4V, CoCrMo | Titāna zemā siltumvadītspēja izraisa siltuma uzkrāšanos; instrumentu nodilums ir ātrs; mikroshēmu klīrenss dziļās iezīmēs ir kritisks |
| Ķirurģiskā instrumenta rokturis | 17-4PH nerūsējošais, 316L | Lai strādātu ar 316L, ir nepieciešams ass instruments un kontrolēti padeves ātrumi; virsmas apdares specifikācija saderībai ar sterilizāciju |
| Implanta skrūves / kaula fiksācijas stiprinājums | Ti-6Al-4V, 23. klase | Vītnes formas precizitāte un virsmas apdare saknes rādiusā; Šveices virpošana maza{0}}diametra konsistencei |
| Endoskopa komponentu korpuss | 6061-T6 alumīnijs, PEEK | Plānas sienas, kurām ir tendence deformēties; PEEK nepieciešama sausā griešana ar pozitīvu{0}}grābekli |
| Zobu abatments | Titāna klase 4 | Pielaides pielaide pārošanās saskarnē mazāka par 0,01 mm; Saliktajiem leņķiem nepieciešama 5 ass |
| Diagnostikas instrumentu šasija | 6061-T6, 303 nerūsējošais | Sarežģīta vairāku{0}}seju ģeometrija; GD&T norādēm uz savienojamām virsmām ir nepieciešama viena-iestatīšanas apstrāde |
| Zāļu piegādes ierīces sastāvdaļa | 316L nerūsējošais | Virsmas apdares bioloģiskā saderība; elektropulēšanas gatavība pēc apstrādes |
Titāna izaicinājumu ir vērts paplašināt. Ti-6Al-4V ir dominējošais implanta materiāls, ņemot vērā - stiprības- un -svara attiecību, saderību ar kaulu integrāciju un izturību pret koroziju. Taču tas tiek apstrādāts ar aptuveni vienu trešdaļu no nerūsējošā tērauda Veikals, kurā titāns darbojas pareizi, darbojas lēnāk, biežāk maina instrumentus un aktīvi uzrauga procesa temperatūru. Veikals, kurā tiek piedāvāti titāna implantu komponenti par tādu pašu cenu kā nerūsējošā tērauda izstrādājumi, vai nu nav to nopietni izmantojis, vai arī neplāno to pareizi darbināt.
Materiāli medicīniskās kvalitātes CNC mehāniski apstrādātām metāla daļām
Ne katrs metāls, kas atbilst izmēriem, ir piemērots lietošanai medicīnā. Materiāla izvēli ierobežo bioloģiskā saderība, sterilizācijas savietojamība un izturība pret koroziju bioloģiskajā vidē.
| Materiāls | Bioloģiskā saderība | Saderīga ar sterilizāciju | Tipiska medicīniska lietošana | Atslēgu apstrādes piezīme |
|---|---|---|---|---|
| Ti-6Al-4V ELI (23. klase) | Lieliski | Jā (visas metodes) | Nesošie implanti,{0}}mugurkaula aparatūra | Lēni ātrumi, asi instrumenti, liela dzesēšanas šķidruma plūsma |
| 316L nerūsējošais tērauds | Labi | Jā (visas metodes) | Ķirurģiskie instrumenti, korpusi, armatūra | Darbs{0}}sacietē; asi instrumenti, kontrolēta padeve |
| 17-4PH Stainless (H900) | Labi | Jā | Instrumentu rokturi, konstrukcijas sastāvdaļas | Noveco{0}}nocietina pirms apstrādes pabeigšanas, lai nodrošinātu stabilitāti |
| CoCrMo (ASTM F75) | Lieliski | Jā | Artikulējošās implantu virsmas | Īpaši abrazīvs; nepieciešami augstākās kvalitātes instrumenti |
| PEEK | Lieliski | Jā (autoklāvs) | Izmēģinājuma implanti, instrumentu sastāvdaļas | Vēlama sausā griešana; pozitīva grābekļa instrumenti |
| 6061-T6 alumīnijs | Ierobežots (bez{0}}implanta) | Jā | Diagnostikas korpusi, bezkontakta{0}}komponenti | Viegli apstrādājams; nav paredzēts implantēšanai |
Viena detaļa, kas ir svarīga zīmēšanas stadijā:medicīniskās kvalitātes CNC mehāniski apstrādātas metāla daļaspieprasīt materiālu sertifikātus atbilstoši noteiktiem standartiem, nevis tikai vispārīgiem sakausējuma apzīmējumiem. “316L nerūsējošais materiāls” uz izdrukas nav pietiekams reglamentētam izstrādājumam. Sertifikātā ir jāatsaucas uz ASTM A276, ASTM F138 (implantāta klase) vai līdzvērtīgu, un šis konkrētais sertifikāts ir jāsaista ar ražošanas partiju ierīces vēstures ierakstā. Ja jūsu piegādātājs nevar izskaidrot atšķirību starp ASTM A276 un F138 316L, viņš nav veicis medicīnas ierīču darbu tādā līmenī, kas izturētu FDA pārbaudi.
Atbilstības prasības un tas, kā kvalificēts piegādātājs tās ievēro
| Normatīvā prasība | Ko tas patiesībā prasa | Kā MID Precision to apmierina |
|---|---|---|
| ISO 13485:2016 sertifikācija | Dokumentēta KVS, kas aptver dizaina kontroli, riska pārvaldību, procesa validāciju, CAPA | Sertificēta QMS; darbības joma aptver precīzi apstrādātas medicīnas ierīču sastāvdaļas |
| FDA QMSR (21 CFR Part 820, spēkā 2026. gada februārī) | ISO 13485 izlīdzināšana; procesa validācija; dizaina vēstures failu atbalsts | QMS atjaunināts uz QMSR{0}}saskaņotām procedūrām; DHR saražots katrā ražošanas partijā |

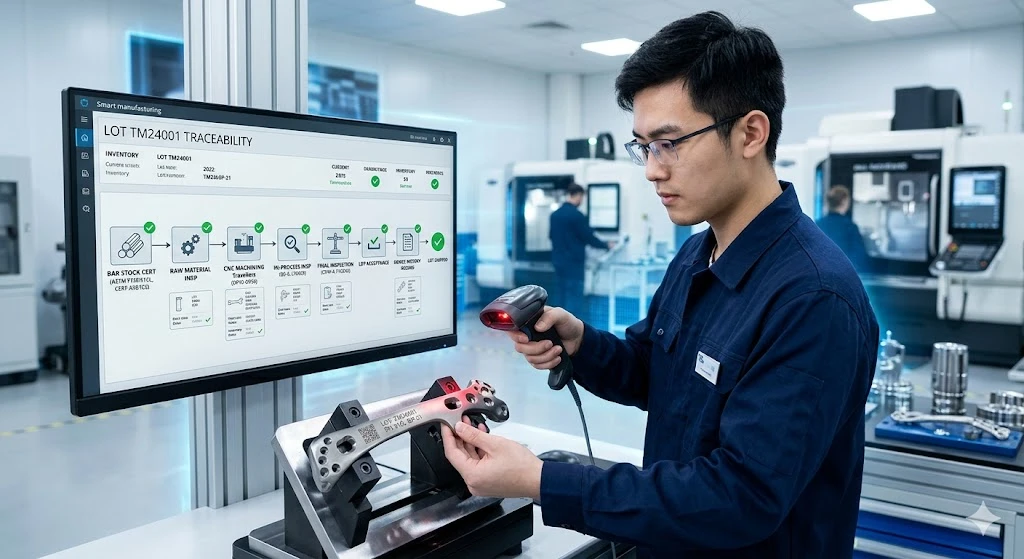

| Materiāla izsekojamība | Izejvielu sertifikāts, kas piesaistīts konkrētai ražošanas partijai līdz galīgajai pārbaudei | Bāra krājumu sertifikāts → darba ceļotājs → CMM pārskats → piegādes dokumentācija, visi saistīti ar partijas numuru |
| Pirmā izstrādājuma pārbaude (FAI) | Izmēru atskaite attiecībā pret visām drukas norādēm, parakstīta pēc kvalitātes | Pilns balona zīmējums + CMM pārskats kā standarta piegāde pirmajos rakstos |
| CAPA dokumentācija | Dokumentēta korektīva darbība ar pamatcēloņu analīzi un efektivitātes pārbaudi | tiek uzturēti 8D-formāta CAPA ieraksti; pieejams klientu auditam |
| Materiālu bioloģiskās saderības sertifikāti | ASTM F138/ISO 5832 vai līdzvērtīgs implanta{2}kontakta materiāliem | Medicīniskās kvalitātes -materiālu sertifikāti, kas norādīti pasūtījuma ievadīšanas laikā; kopijas iekļautas sūtījumā |
| Procesa validācija (IQ/OQ/PQ) | Pierādījumi, ka apstrādes process konsekventi rada atbilstošu produkciju | Apstrādes spēju dati (Cpk) ir pieejami par kritiskajiem līdzekļiem validētiem ražošanas darbiem |
Jautājums, ko uzdos pieredzējis medicīnas ierīču iepirkumu inženieris, kas nošķir reālus piegādātājus no papīra{0}}kvalificētiem piegādātājiem:"Vai varat sniegt ierīces vēstures ierakstu par savām pēdējām piecām salīdzināmas daļas ražošanas partijām ar izejmateriālu sertifikātu,{0}}procesa pārbaužu ierakstiem un galīgo CMM ziņojumu, kas izsekojams līdz vienam partijas numuram?"
Piegādātājs ar funkcionējošu sistēmu atbild "jā" un var iegūt ierakstus stundas laikā. Piegādātājs, kura ISO 13485 sertifikāts galvenokārt pastāv mārketinga nolūkos, jautās jums, kas ir DHR, vai piedāvās to izveidot pēc tam.
Ko MID Precision dod - un nedod - medicīnas ierīču darbībā

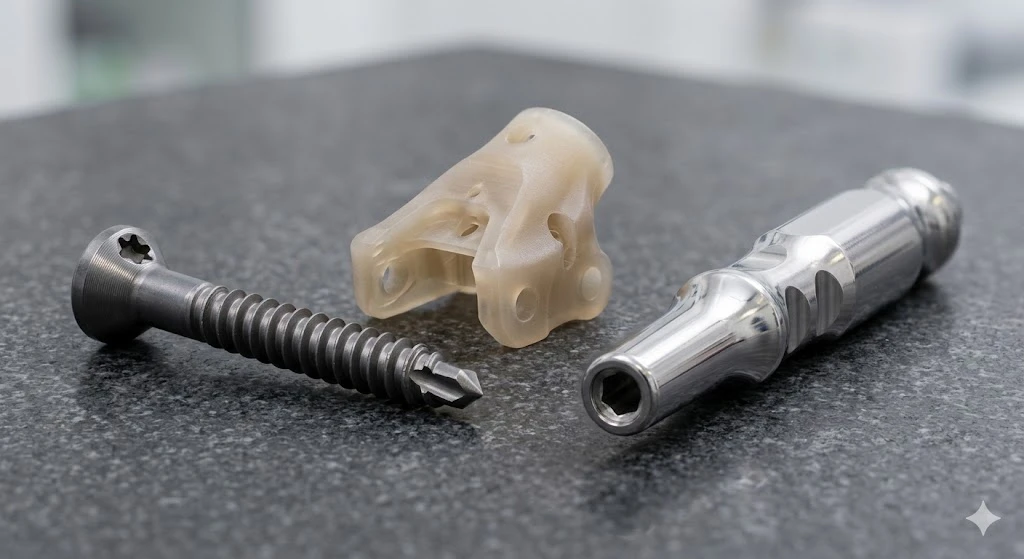

Mēs mašīnuCNC apstrādes medicīnas ierīču sastāvdaļasvairākās kategorijās: ķirurģijas instrumentu korpusi un rokturi, diagnostikas iekārtu strukturālie komponenti, implantu -blakus stiprinājumi un izmēģinājuma komponenti, kā arī pielāgotas precizitātes daļas medicīnas ierīču OEM klientiem ASV, ES un Japānā.
Mūsu ISO 13485-atbilstošā kvalitātes sistēma nodrošina ierīču vēstures ierakstus kā standarta nodevumu visos medicīniskās ražošanas darbos -, nevis pēc pieprasījuma. Katrs medicīniskais darbs uzņēmumā MID tiek veikts ar darba ceļotāju, kas saista izejmateriālu sertifikātu ar-procesa pārbaudes ierakstiem ar galīgo CMM ziņojumu ar vienu partijas numuru. Pirmā raksta pakotnēs ir iekļauts pilnībā pievienots zīmējums pret CMM ziņojumu. CAPA ieraksti tiek uzturēti un pieejami klientu auditam.

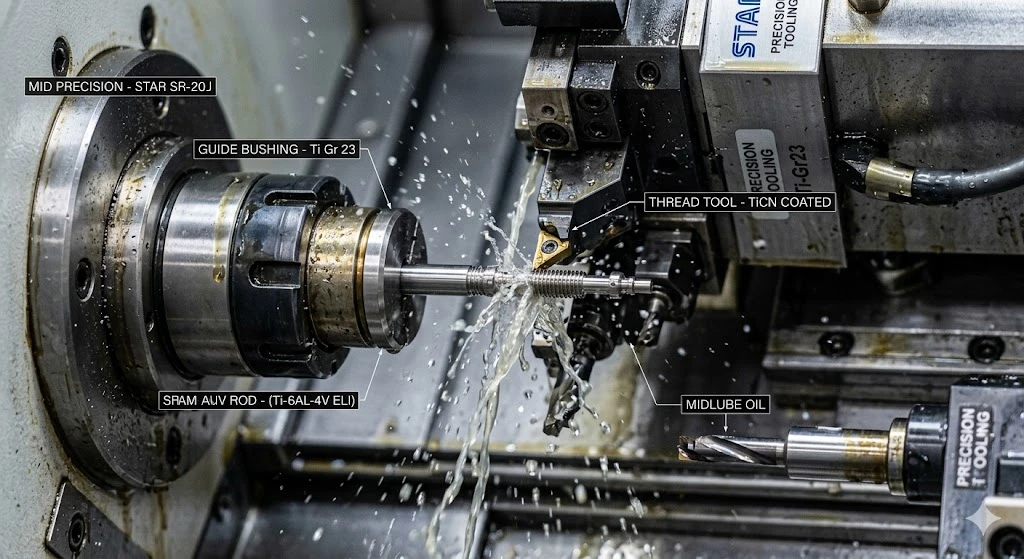

Mūsuprecīza CNC apstrādeiespēja aptver 3-ass, 4-ass un 5 asu frēzēšanu, CNC virpošanu un Šveices CNC virpošanu maza diametra precizitātes komponentiem. Mēs noturam ±0,002 mm uz atbilstošām īpašībām un Ra 0,02µm uz virsmas apdari. Materiālu klāsts medicīniskajam darbam ietver Ti-6Al-4V ELI (23. klase), 316L līdz ASTM F138, 17-4PH, CoCrMo, PEEK un 6061-T6 lietošanai bez implantiem.
Kur mēs novelkam savu robežu: mēs neapstrādājam galīgās implantējamās ierīces, kurām ir nepieciešama tīras telpas montāža vai sterilizācija kā daļa no mūsu darbības jomas. Mēs apstrādājam sastāvdaļas; galīgā montāža un sterilais iepakojums paliek OEM vai tā izraudzītajam tīrās telpas partnerim. Mēs arī skaidri paziņojam, ka mūsu ISO 13485 darbības joma attiecas uz mehāniski apstrādātiem komponentiem -, nevis uz pilnu ierīču ražošanu. Ja jūsu kvalifikācijai ir nepieciešams piegādātājs ar pilnu ierīču ražošanas apjomu saskaņā ar 13485, tas ir ārpus mūsu piedāvājuma, un mēs jums to pateiksim, pirms veltīsit laiku mūsu kvalifikācijai.
Parmedicīniskās kvalitātes CNC apstrādātas metāla detaļaskurām nepieciešama pilnīga DHR izsekojamība, FAI pakotnes un CAPA{0}}spējīgas kvalitātes sistēmas - un kur darbības joma ir mehāniski apstrādāti komponenti, kas tiek piegādāti jūsu montāžas vai pārbaudes komandai -, mēs esam piemēroti, un mēs varam to demonstrēt ar ierakstiem, nevis pretenzijām.
Pieprasiet spēju paziņojumuīpaši medicīnas ierīču apstrādei - vienas darbadienas laikā nosūtīsim jums mūsu ISO 13485 sertifikātu, darbības jomas definīciju, DHR struktūras paraugu un FAI pakotnes paraugu no līdzīga darba.
Ja esat gatavs virzīties uz priekšu,nosūtiet savu NDA un zīmējumumūsu inženieru komandai. Mēs pārskatām medicīniskos piedāvājumus ar DFM atsauksmēm, tostarp - pielaides norādes, materiāla specifikācijas pilnīgumu un visas funkcijas, kas varētu ietekmēt atbilstības dokumentāciju -, pirms piedāvājums tiek publicēts.
FAQ
J: Mūsu OEM klients pieprasa FDA QMSR atbilstību no visiem 2. līmeņa piegādātājiem. Vai ISO 13485 tagad to aptver?
No 2026. gada 2. februāra jā, - FDA QMSR formāli ir iekļauts ISO 13485:2016 ar atsauci, kas nozīmē, ka pašreizējā ISO 13485 sertifikācija ir atbilstības QMSR pamatā. Tomēr ar sertifikātu vien nepietiek. Jūsu OEM klienta kvalifikācijas auditā tiks aplūkoti arī procesa apstiprināšanas ieraksti, CAPA vēsture un tas, vai jūsu piegādātāja kvalitātes sistēma tiek aktīvi uzturēta salīdzinājumā ar tikko sertificētu. Jautājiet jebkuram piegādātājam kandidātam pēdējo iekšējā audita ziņojumu un pēdējo CAPA slēgšanu - šie dokumenti parāda, vai sistēma darbojas.
J: Mums ir nepieciešamas Ti-6Al-4V ELI (23. pakāpes) daļas ar ASTM F136 materiāla sertifikātiem. Vai varat iegūt un sertificēt atbilstoši šim standartam?
Jā. Mēs norādām ASTM F136-saderīgu Ti-6Al-4V ELI, ievadot medicīnisko darbu pasūtījumu, un no mūsu materiālu piegādātājiem pieprasām dzirnavu sertifikātus atbilstoši šim standartam. Sertifikāts ir iekļauts DHR komplektā ar katru sūtījumu. Ja jūsu izdrukā ir atsauce uz citu implanta kvalitātes titāna standartu, piemēram, ISO 5832-3, apstipriniet konkrēto pārskatīšanu, veicot pasūtījumu, un mēs to izmantosim.
J: Kāda ir atšķirība starp ISO 9001 un ISO 13485 apstrādes piegādātājam, praktiski runājot?
ISO 9001 ir vispārējs kvalitātes vadības standarts, kas vērsts uz klientu apmierinātību un procesu uzlabošanu. ISO 13485 ir īpaši izstrādāts medicīnas ierīču piegādes ķēdēm, un tajā ir pievienotas prasības, kuras 9001 neaptver: riska pārvaldība, kas integrēta produkta realizācijā (saistīta ar ISO 14971), skaidras prasības procesa validācijai, ierīces vēstures ieraksti un normatīvo aktu atbilstība kā nepārprotams kvalitātes sistēmas rezultāts. Piegādātājam, kuram ir tikai ISO 9001, ir kvalitātes sistēma. Piegādātājam, kuram ir ISO 13485, ir kvalitātes sistēma, kas izveidota atbilstoši normatīvajām prasībām, ar kurām saskarsies jūsu ierīce. Jebkuram komponentam, ko izmanto FDA{10}}regulētā vai CE-marķētā ierīcē, 9001 vien nav atbilstoša piegādātāja kvalifikācija.
J: Kā rīkoties ar neatbilstību, kas atklāta mūsu ienākošajā pārbaudē pēc nosūtīšanas?
Mēs atveram formālu CAPA ierakstu, kas ietver pamatcēloņa analīzi, ierobežošanas pasākumus, koriģējošus pasākumus un efektivitātes pārbaudi pirms CAPA slēgšanas. Mēs nosūtīsim jums 8D-formāta pārskatu piecu darbadienu laikā pēc NCR paziņojuma, un pagaidu ierobežošana tiks apstiprināta 24 stundu laikā. Jebkurai partijai, par kuru attiecas jautājums, mēs glabājam mūsu saglabātos paraugus, gaidot jūsu lēmumu par izvietošanu. Rezerves daļām, ja nepieciešams, mūsu plānošanas sistēmā tiek piešķirta prioritāte. CAPA ieraksts ir pieejams jūsu piegādātāja audita failam.
