Kā mēs visi zinām, cietā anodēšana novedīs pie produkta biezuma palielināšanās. Tāpēc pareizam oksīda plēves biezumam ir izšķiroša nozīme, lai izpildītu klienta izmēra prasības.

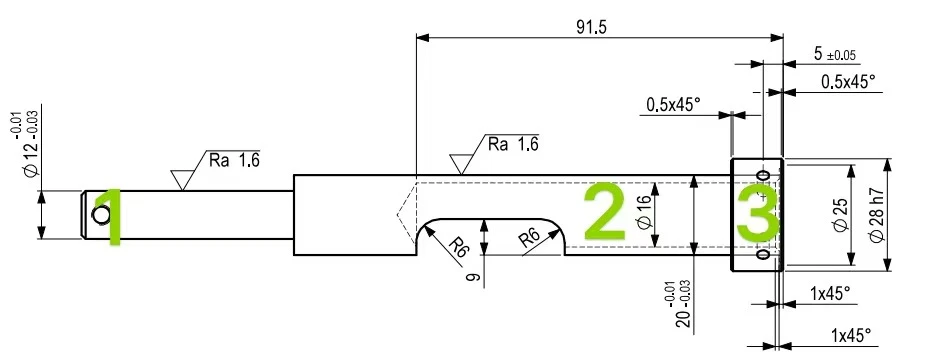

Šajā rakstā kā piemērs ir izmantota virs fotoattēla redzamā vārpsta, lai izskaidrotu, kā kontrolēt oksīda plēves biezumu, lai gala produkta izmērs sasniegtu paredzamo vērtību.
Divas darbības tikai šīs vārpstas cietai anodēšanai:
1. darbība. Vārpstas pusgatavā izstrādājuma izmēram ir jāatbilst principam "mazāks ārējā slāņa biezums un lielāka iekšējā cauruma diametrs" pirms cietās anodēšanas.
Tas ir tāpēc, ka vārpstas iekšējā cauruma diametrs samazinājās, palielinoties oksīda plēves biezumam pēc cietās anodēšanas, kā rezultātā tika iegūts nekvalificēts produkts. Ievērojot iepriekš minēto principu, jūs novērsīsit šo kļūdu un iegūsit gatavu produktu, ko pieprasa klients.
2. solis: mehāniķiem ir jāpiešķir noteikts ražošanas kontroles diapazons, lai klients pēc cietās anodēšanas varētu iegūt vēlamo gatavā produkta izmēru.
Īpaša ražošanas kontroles diapazona analīze šai vārpstai:
Kā teikts zīmējumā, cieti anodēts ar PTFE impregnēšanu, biezums 40±5μm. Tas būs 35/3--45/3 (11,667 μm ~ 15 μm) oksīda plēves augšanas biezumam, kad vārpsta ir cieti anodēta. Un oksīda plēves augšanas biezums ir 0,0117 ~ 0,015 milimetros.
Tātad mehāniķim dotā ražošanas kontroles izmēru diapazona aprēķina formula ir:
Ražošanas kontroles izmērs=zīmējuma izmērs - oksīda plēves augšanas biezuma izmērs x2
Tas ir: ražošanas kontroles izmērs=zīmējuma izmērs - [(0,0117–0,015 mm) x2]=zīmējuma izmērs - (0,0234–0,03 mm)
PIEZĪME:
Ir 2 oksīda plēves augšanas biezuma puses, tāpēc aprēķinos ir jāveic dubultā skaitīšana.
Ja vēlaties iegūt visprecīzāko galīgo izmēru, ir jāņem minimālā oksīda plēves augšanas biezuma vērtība. Un 0,02 mm ir labākā izvēle.
Šo vārpstu veido trīs daļas, un katras daļas vadības diapazons ir šāds:
Fotoattēlā atzīmēts ar 1, tā augšējās un apakšējās līnijas izmēri ir 11,97–11,99, tas ir, ražošanas kontroles izmēri ir: (11,97–11,99 mm)–0,02 mm=11.95~11,97 mm
Fotoattēlā atzīmēts ar 2, tā augšējās un apakšējās līnijas izmēri ir 19,97–19,99, tas ir, ražošanas kontroles izmēri ir: (19,97–19,99 mm)–0,02 mm=19.95~19,97 mm
Fotoattēlā atzīmēts ar 1, tā augšējās un apakšējās līnijas izmēri ir 27,979 ~ 28 mm (pielaides vērtība H7 apvienojumā ar pielaides atbilstības vērtības vaicājumu), tas ir, ražošanas kontroles izmēri ir:
(27,979–28 mm)–0,02 mm=27.959~27,98 mm
