Apstrādes produkta īpašības

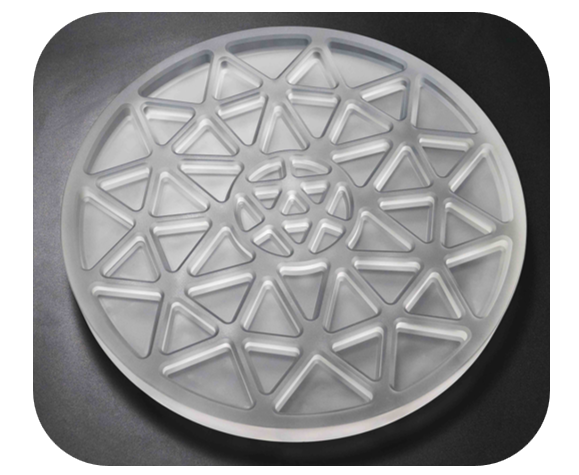

Apstrādes objekts ir kvarca stikla atstarojoša lēca ar specifikāciju D408x20.5mm. Galvenās apstrādes prasība ir dobuma slīpēšanas process. Šis objektīvs ir īpašs optiskais komponents astronomisko novērošanas aprīkojumam, un tam vienlaikus jāatbilst augstajiem-precizitātes standartiem — 0,02 mm kontūra un Ra0,8 μm virsmas raupjums.
Rūpniecības apstrādes sāpju punkti
Augstas kvalitātes{0}}optisko ierīču ražošanas jomā kvarca stikla apstrādei ilgstoši pastāv trīs galvenie tehniskie šķēršļi:
Malu sabrukšanas problēma, ko izraisa materiāla trauslums (tradicionālais malu sabrukšanas apjoms 0,433 mm)
Ir grūti stabili izpildīt ne{0}}sfēriskas virsmas kontūru precizitātes standartu
Zem{0}}virsmas bojājumu risks, ko izraisa griešanas siltuma uzkrāšanās
Ja uzņēmums izmanto tradicionālo slīpēšanas tehnoloģiju, viena gabala apstrāde aizņem vairāk nekā 8 stundas un joprojām nevar stabili izpildīt raupjuma prasības. Lūžņu līmenis ir pat 35%, kas nopietni ierobežo augstākās klases optisko instrumentu masveida ražošanas procesu.
Inovācija parMIDRisinājums
Ņemot vērā kvarca stikla fizikālās un ķīmiskās īpašības, MID R&D komanda ir ieviesusi divus galvenos tehnoloģiskos sasniegumus:
Daudzfunkcionāla ultraskaņas zaļā frēzēšanas sistēma: integrētas aksiālās vibrācijas un radiālās kompensācijas funkcijas
Variatora ultraskaņas apstrādes tehnoloģija: stabila amplitūdas kontrole diapazonā no 4-6μm
Procesa jaunināšanas rezultāti
Faktiskie ražošanas dati liecina, ka risinājumam ir daudz{0}}dimensiju veiktspējas uzlabojumi:

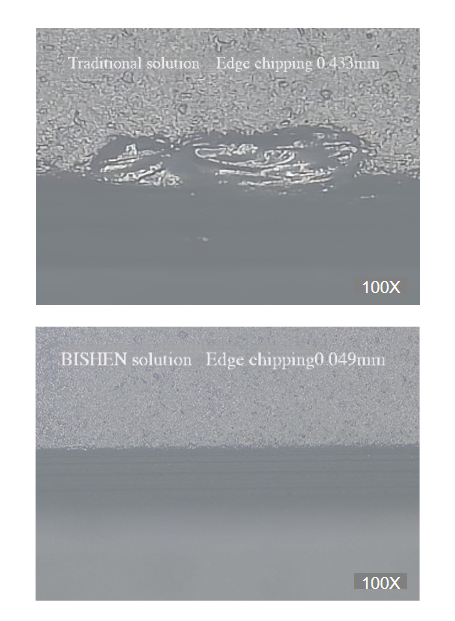

1. Malu sabrukšanas kontrole: 0,049 mm (samazinājums par 88,7%)
2. Virsmas kvalitāte: Ra＜0,6 μm (par 25% labāka nekā nozares standarts)
3. Kontūras precizitāte: 0,015 mm (pieaugums par 33,3%)
4. Apstrādes efektivitāte: vienas-gabala darba stundas tiek samazinātas līdz 3,2 stundām
Īpaši siltuma ietekmes kontroles ziņā sagataves griešanas zonas temperatūra pazeminās par 42 grādiem, efektīvi izvairoties no iespējamiem bojājumiem, piemēram, mikroplaisām.
【ParMID】
Ar vairāk nekā 10 gadu pieredzi precīzas ražošanas jomā,MIDir koncentrējies uz īpašu procesu, piemēram, ultraskaņas apstrādes un lāzera mikroapstrādes, izpēti un izstrādi, apkalpojot ražošanas uzņēmumus kosmosa, optisko instrumentu un citās jomās, un tagad ir kļuvis par vēlamo risinājumu nodrošinātāju augstas kvalitātes-trauslu materiālu apstrādei.
