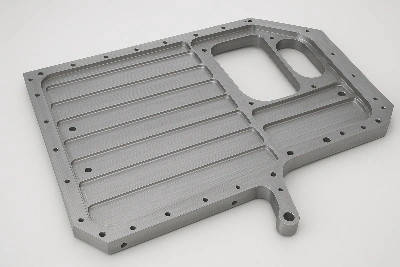

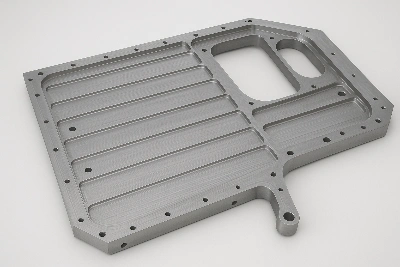

Frēzējot spārna apvalku vai fizelāžas rāmi no monolītas plāksnes, daļa ekrānā izskatās stingra, bet uz mašīnas darbojas kā atspere. Stundu ilga griešana, nevienmērīgs karstums un spriedzes samazināšana var pārvietot plānās sienas par milimetra desmitdaļām{1}}pietiekami, lai montāža neizdotos. Vienīgais veids, kā saglabāt specifikāciju, ir plānot kustību un kompensēt reāllaikā.
Kāpēc tas ir grūti
Liels izslaucīts laukums, plānas sienas:Augsts materiāla noņemšanas ātrums rada temperatūras gradientus; plānās ribas ātri reaģē uz siltuma ievadi.
Ilgi cikla laiki:Instruments, vārpsta un armatūra novirzās no termiskās izaugsmes{0}}pat tad, ja iekārta ir "silta".
Atlikušā stresa atbrīvošana:Kabatām atveroties, paneļi "elpo", izraisot lokālu atspērienu-iekļūšanu/atsperu-izplūdi.
Mēs redzam kļūmes režīmus
Publicējiet-samazinājumukas izstumj ādas biezumu no pielaides.
Vietējais viļņojumsuz ribām/stingrības elementiem no soļa-pār siltuma uzkrāšanos.
Caurumu/spravu pozīcijas novirzekad elementi tiek nogriezti, pirms tiek stabilizēts apkārtējais krājums.
Procesa kontroles, kas darbojas
Temperatūras{0}}uzraudzība reāllaikā:Salīmēti RTD uz armatūras + vārpstas termiskais modelis; trauksmes aktivizē plūsmas ignorēšanu un aiztures/atdzesēšanas{1}}logus.
Mašīnas kompensācija:Dinamiskā instrumenta garuma/mēroga kompensācija, kas saistīta ar mašīnas termisko kartēšanu; slēgtas-cilpas zondēšana, lai atjaunotu-nulles kritiskos datumus-cikla vidū.
Zonēšanas stratēģija:Sadaliet paneli termiskās zonās. Aptuvenas pretējās zonas pārmaiņus (A↔C, B↔D), lai līdzsvarotu siltuma un stresa izdalīšanos.
Griešanas stratēģija:Augstas-efektivitātes rupjā apstrāde ar vieglu radiālu piesaisti, nemainīgu skaidu biezumu un kontrolētu soli-uz leju, lai izvairītos no karstajiem punktiem.
Dzesēšanas šķidruma un gaisa vadība:Augstas -plūsmas plūdi + virzīti gaisa naži, lai izvadītu skaidas no dziļajām kabatām; samazināt pārgriešanas siltumu.
Stabilizācijas caurlaides:Pus-finišs līdz gandrīz tīklam, ļaujiet laiku pa laikam atslābt, atkārtoti-pārbaudiet, pēc tam pabeidziet ar vieglām, aukstām pārejām tikai pēc tam, kad temperatūra atgriežas sākotnējā līmenī.
Stiprināšana:Vakuums + tapas-lokatori ar saderīgiem balstiem zem plānām sekcijām; ierobežots griezes moments-, lai novērstu "drukāšanu" un kropļojumus.
Gadījuma izpēte: viengabala-spārna tīkls, 2,8 m × 1,1 m, Al-Li plāksne
Eiropas lidmašīnu korpusu piegādātājs prasīja ribu biezumu±0,05 mmun slota patieso pozīcijuMazāks vai vienāds ar 0,08 mmpēc pilnīgas apstrādes. Sākotnējie izmēģinājumi parādījās līdz0,18 mmatspere plānākajos līčos.
Kas mainījās:
Pievienoti četri armatūras RTD un vārpstas siltuma sensors; izveidoja temperatūras vārtus plkstΔT Mazāks vai vienāds ar 2,5 grādiemstarp armatūru un pamatni pirms apdares.
Pārkārtoti darba ceļi krustojuma{0}}zonējuma plānā; ievietots12 minūtesizlīdzināšanas pauzes katrā kvadrantā.
Pārslēgts uz 6-flauta mainīga-slīpuma gala frēzēm, lai iegūtu pusfinanšu un samazinātu radiālo piesaisti12–15%ar lielāku padevi, lai šķeldas būtu plānas un vēsas.
Sešu kontroles datu zondēšana cikla vidus-vidus; piemērots+0.0006 mērogsX lokāli (mašīnas kompensācija) par pēdējo pāreju.
Rezultāts:Maksimālā novirze pēc{0}}izgriešanas samazināta līdz0,046 mmuz ribām un0,06 mmslota pozīcijā-zaļa visos pārbaudes punktos.
Praktisks kontrolsaraksts (saglabājiet šo)
Ievietojiet temperatūras sensorusarmatūra, noliktavas mala un mašīnas kolonna.
Definējiettermiskās turēšanas punktipirms kritiskās apdares.
Alternatīvas rupjās apstrādes zonas; nekad neiztukšojiet blakus esošos nodalījumus secīgi.
Piespiedu mikroshēmu evakuācija;re-sagriezt šķeldas=siltumu.
Pus{0}}finišs → atpūsties →atkārtoti-izpēti→ finiša gaisma.
Žurnālsinstrumenta nodilums pret temperatūru; veiciet apdari ar jauniem instrumentiem.
Pārbaudiet CMM arpar-mašīnas zondēšanumērķus, lai agri noķertu dreifēšanu.
Smalks, bet svarīgs
Termiskā kompensācija nav viena iezīme; tā ir uztveršanas, secības un vieglas apdares orķestrēšana. Pareizi veikts, lieli plānas{1}}sienu aviācijas un kosmosa paneļi tiek noņemti no mašīnas sapulces specifikācijām bez smagas rokas-pārstrādāšanas-, un tie saglabā toleranci pēc atdzišanas-.
