Precīzās metāla apstrādes procesā es bieži sastopos ar dizaina rasējumiem, kuros ir ļoti asi iekšējie stūri, dziļas un šauras rievas vai dobumi ar pilnīgi taisnu leņķi. Lai gan šie dizaini var šķist saprātīgi 3D modelī, tos tieši ierobežo instrumenta ģeometrija faktiskajā CNC apstrādē.

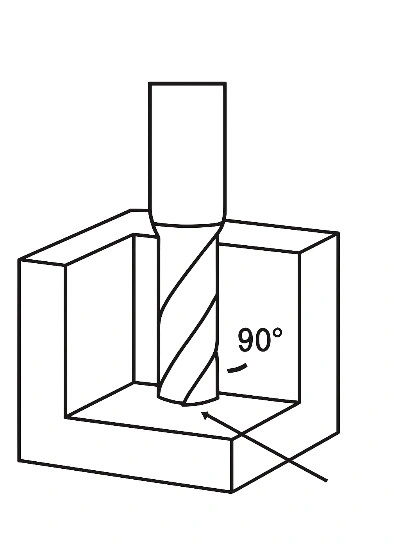

1. Instrumenta diametra fiziskie ierobežojumi
Instrumenti nav bezgalīgi plāni; tiem vienmēr ir diametrs. Piemēram, parasto gala frēžu minimālais diametrs ir aptuveni1 mm(plānāki instrumenti mēdz salūzt).Tas nozīmē:
- Dobumu iekšējos stūrus nevar apstrādāt perfektā taisnā leņķī, un tos var "frēzēt" tikai noapaļotos stūros.
- Jo dziļāka ir rieva, jo sliktāka ir instrumenta stingrība, palielinot vibrācijas un deformācijas risku.

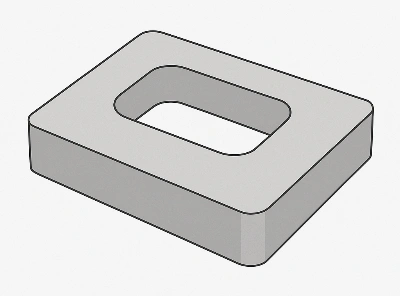

2. Noapaļota stūra dizaina noteikumi
Pamatojoties uz mūsu praktisko pieredzi, ja dobuma dziļums ir9 mm, ieteicams iekšējo stūra rādiusu veidot tā, lai tas būtu lielāks par vai vienāds ar3 mm(apmēram 1/3 no dziļuma). Tas ļauj instrumentam vienmērīgi iekļūt bez pārmērīga nodiluma apstrādes laikā.
3. Dziļas rievas un instrumenta stingrība
Daudzi dizaineri dod priekšroku veidot gan dziļas, gan šauras rievas. Tomēr ir svarīgi saprast, ka, jo ilgāks ir instruments, jo sliktāka ir tā stingrība, tāpēc tas ir vairāk pakļauts locīšanai griešanas laikā, kas var izraisīt:
- Samazināta izmēru precizitāte rievas apakšā.
- Slikta virsmas apdare.
- Vienmērīgs instrumenta lūzums, palielinot izmaksas.
4. Ieteikumi projektētājiem un iepirkumiem
Instrumentu ģeometrisko ierobežojumu ņemšana vērā zīmēšanas fāzē sniedz vairākas tiešas priekšrocības:
- Dizainus ir vieglāk īstenot, samazinot modifikāciju un saziņas laiku.
- Izvairīšanās no papildu izmaksām "neapstrādājamu" konstrukciju dēļ.
- Piegādes efektivitātes uzlabošana.
Tāpēc daudzi klienti Eiropā un ASV projektēšanas laikā pievērš īpašu uzmanību noapaļotiem stūriem un rievu platumiem, savukārt dažas vietējās rūpnīcas un dizaineri bieži ignorē šos aspektus.
Praktiskais secinājums:
Precīzās apstrādes gadījumā instrumenta ģeometrija nosaka, vai dizainu var izgatavot. Ievērojot vienkāršu principu"stūra rādiuss ir lielāks vai vienāds ar 1/3 dobuma dziļuma un izvairoties no pārāk dziļām/šaurām spraugām,"var izvairīties no daudzām apstrādes problēmām.
Bishenpieredzi
Uzņēmumā Bishen mēs šo principu piemērojam procesa sākumā, pārskatot klientu rasējumus un ierosinot rādiusa un slotu optimizāciju pirms apstrādes sākuma. Tas ne tikai novērš dārgu pārprojektēšanu, bet arī atbilst daudzu Eiropas un ASV ražotāju cerībām, kuri novērtē efektīvu izgatavojamību, stabilu kvalitāti un uzticamu izpildes laiku.
