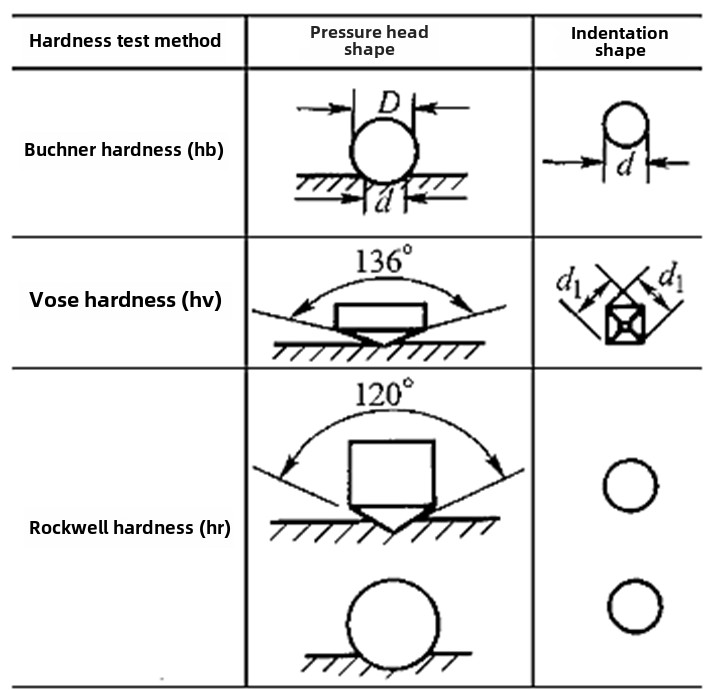

Mērot detaļu cietību, ikvienam ir zināmas trīs biežāk lietotās cietības attēlošanas metodes, protiBrinela cietība (HB), Rokvela cietība (HR) un Vikersa cietība (HV). Tomēr attiecībā uz pirmajām divām cietības pakāpi reizēm redzēsit citus rakstīšanas veidus, piemēram, Brinela cietība ir sadalīta HBS un HBW, Rokvela cietība ir sadalīta HRA, HRB, HRC utt. Kādas ir atšķirības starp šīm dažādajām rakstīšanas metodēm?
Vispirms apskatīsimBrinela cietība. Mērīšanas princips ir izmantot rūdīta tērauda lodi vai karbīda lodi ar diametru D, lai iespiestu materiāla virsmā ar atbilstošo testa spēku F. Pēc testa spēka saglabāšanas noteiktu laiku testa spēks tiek noņemts un ar lasīšanas mikroskopu tiek mērīts atlikušā iedobuma vidējais diametrs d. Cietības vērtību izsaka ar spiedienu uz sfēriskā vainaga ievilkuma virsmas laukuma vienību. Faktisko mērījumu var iegūt, izmērot d vērtību un pēc tam meklējot tabulu, lai iegūtu cietības vērtību.
Atšķirība starp HBS un HBWslēpjas dažādos izmantotajos lodveida galviņu materiālos. HBS ir Brinela cietības vērtība, kas mērīta ar rūdīta tērauda lodīšu ievilkšanas ierīci, ko bieži izmanto, lai mērītu materiālus, kuru cietības vērtība ir mazāka par 450 HBS. HBW apzīmē Brinela cietības vērtību, ko mēra ar karbīda ievilkšanas ierīci, un to izmanto, lai mērītu materiālus ar cietības vērtību 450–650 HBW. Dažādas cietības materiāliem ir jāizvēlas piemērota lodveida galva, pretējā gadījumā mērījumu rezultāts var būt neprecīzs iedobes lodītes deformācijas dēļ.
Tomēr jaunākajā standartā GB/T 231 ir noteikts, ka ir atļauts izmantot tikai karbīda lodīšu iespiedējus, un Brinela cietības simbols ir HBW. Gan HB, gan HBS ir novecojuši.
Izmantojot Brinela cietības mērījumu, lielā atlikušā ievilkuma laukuma dēļ tas var patiesāk atspoguļot materiāla vidējo cietību, un mērījumu dati ir stabili, tāpēc to var izmantot, lai izmērītu materiālus ar lielām vai nevienmērīgām struktūrām (piemēram, čugunu). Pastāv noteikta saistība starp Brinela cietību un stiepes izturību, tāpēc materiāla stiprības vērtību var novērtēt, pamatojoties uz tā vērtību. Brinela cietības mērījuma lielā ievilkuma dēļ tas nav piemērots gatavo izstrādājumu vai plānu metāla lokšņu cietības mērīšanai. To galvenokārt izmanto izejvielu vai pusfabrikātu, piemēram, čuguna, krāsaino metālu (-krāsaino metālu) un zemākas cietības tērauda (piemēram, atkausēta, normalizēta un rūdīta tērauda) cietības mērīšanai.
ApskatīsimRokvela cietība. Rokvela cietības mērīšanai kā ievilkšanai tiek izmantots dimanta konuss vai rūdīta tērauda lode. Pārbaudes spiediena F iedarbībā ievilkums tiek iespiests materiāla virsmā. Pēc noteiktā laika uzturēšanas galvenais testa spēks tiek noņemts, sākotnējais testa spēks tiek saglabāts un cietības vērtība tiek aprēķināta, izmantojot atlikušo ievilkuma dziļuma pieaugumu. Faktiskā mērījuma laikā Rokvela cietības vērtību var tieši nolasīt, izmantojot testa iekārtas skalu.

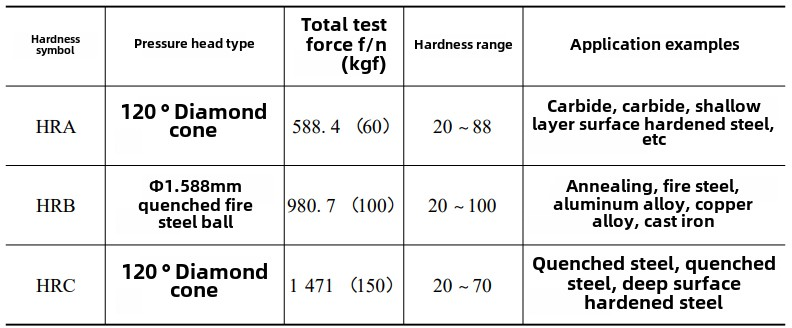

Atšķirība starp HRA, HRB un HRC ir izmantotā ievilkšanas un testa spēka atšķirībā. Sīkāku informāciju skatiet tālāk esošajā tabulā.
Faktiski Rokvela cietības skala ir sadalīta ne tikai A, B un C, bet arī no D līdz K. Ir daudzas citas skalas, kuras var izvēlēties pēc dažādiem materiāla veidiem, cietības un biezuma. Lai iegūtu sīkāku informāciju, lūdzu, skatiet GB/T 230 standartu.(MID ir vadošais cnc precizitātes detaļu apstrādes uzņēmums Ķīnā. Uzņēmumam ir sarežģītas iekārtas, augstas precizitātes grūtības pakāpes detaļu profesionāla apstrāde. Labi apstrādā dažādas medicīnas, aviācijas, robotikas un citas nozares, un tam ir liela pieredze.)
Rokvela cietībamērīšanai ir tādas priekšrocības kā ātrums, vienkāršība, mazs ievilkums un liels cietības mērījumu diapazons. To var izmantot gatavo izstrādājumu vai plānāku sagatavju mērīšanai. Tomēr datu precizitāte, stabilitāte un atkārtojamība nav tik laba kā Brinela cietība. Parasti ir nepieciešams pārbaudīt trīs punktus dažādās parauga virsmas daļās un ņemt vidējo vērtību kā materiāla Rokvela cietības vērtību. Lai nodrošinātu cietības mērīšanas precizitāti, Rokvela cietība parasti nav piemērota materiālu ar nevienmērīgu struktūru mērīšanai.(Avots: iMechanics机械)
