Pārstrādāti produkti

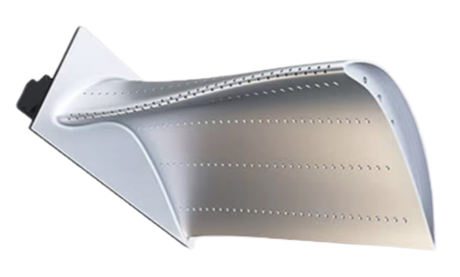

Materiāls: niķeļa-bāzes augstas-temperatūras sakausējums Apstrādes īpašības: φ0,5/0,6/0,7 mm īpašas -formas gaisa plēves slīps caurums, apertūras pielaide ±0,005 mm, vienāda ar telpisko pozīciju accuracy līdz 0 mm.
Notiek fona un nozares sāpīgo punktu apstrāde
A. Nozares statuss
Aviācijas{0}}dzinēju lāpstiņu ražošanas jomā gaisa plēves caurumu apstrāde ir galvenais process, kas tieši ietekmē turbīnas efektivitāti un kalpošanas laiku. Pašreizējā parastajā lāzerapstrādē, EDM un citos īpašos procesos parasti ir problēma, ka uz materiāla virsmas augstā temperatūrā veidojas mikroplaisas, kas rodas pārkausēšanas slānī -, un atkārtotas sacietēšanas slāņi, kā rezultātā asmeni var viegli sabojāt ekstremālos darba apstākļos noguruma dēļ. Saskaņā ar nozares statistiku dzinēja atteices līmenis, ko izraisa pārkausēšanas slāņa defekti, sasniedz pat 32%
B. Tradicionālo procesu sāpju punkti
Pārkausēšanas slāņa atlikums: viena cauruma EDM apstrāde rada 10-15 μm pārkausēšanas slāni, kam nepieciešama sekundārā ķīmiskā tīrīšana, palielinot izmaksas
Zema apstrādes efektivitāte: viena cauruma apstrāde aizņem 150 sekundes, un sarežģītās virsmas pozīcijas caurlaides ātrums ir tikai 78%
Slikts virsmas raupjums: Ra value is generally >1,6 μm, kas ietekmē dzesēšanas gaisa plūsmas vienmērīgumu
BISHEN risinājumi: piecu{0}}asu savienojuma ultraskaņas apstrādes sistēma
Reaģējot uz grūtībām, kas saistītas ar augstas -temperatūras sakausējuma gaisa plēves caurumu apstrādi, BISHEN ir izstrādājis daudzmodālu kompozītmateriālu apstrādes risinājumu.
Ultraskaņas palīgvārpstas sistēma: 40kHz augstas-frekvences vibrācijas griešana, samazinot griešanas pretestību par 65%.
Superkritiskais CO2 dzesēšanas modulis: -78 grādu zemas temperatūras strūkla sinhroni noņem griešanas siltumu
Nano{0}}pārklājums mikro-diametra rīks: 0,3 mm diametra instrumenta kalpošanas laiks ir palielināts līdz 800 caurumiem uz asmeni
Piecu{0}}asu savienojuma pozicionēšanas tehnoloģija: 0,002 grādu rotācijas precizitāte nodrošina sarežģītu leņķa atveres pozīciju

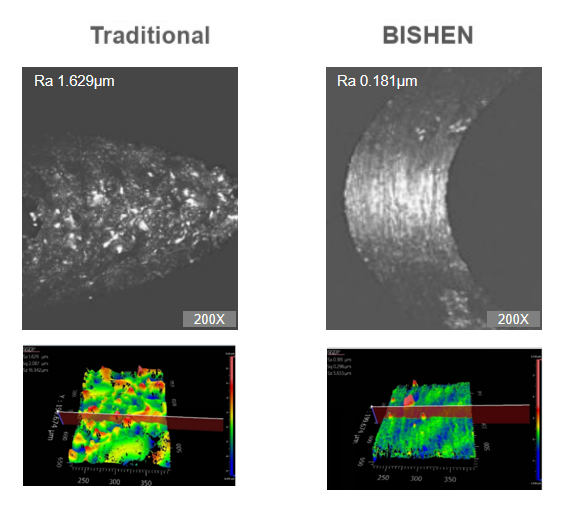

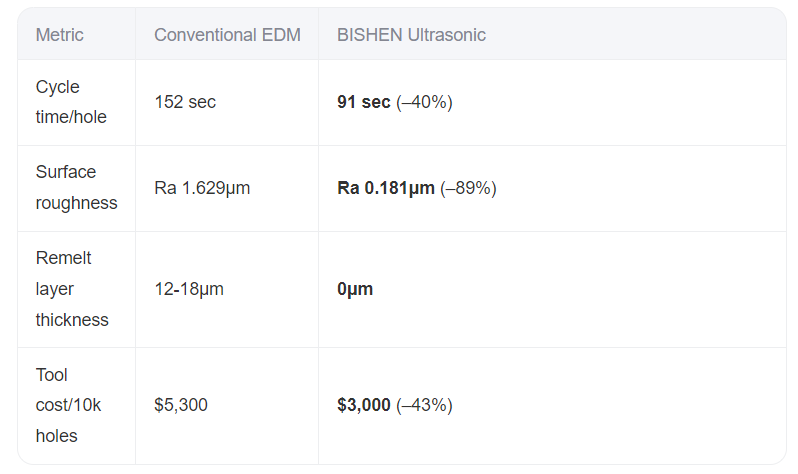

Procesa efektu salīdzinājums
