Skrūves ir visbiežāk izmantotie stiprinājumi, un tie saskaras ar visvairāk kļūmēm. Vai jūs zināt, kur visbiežāk tiek bojātas skrūves?

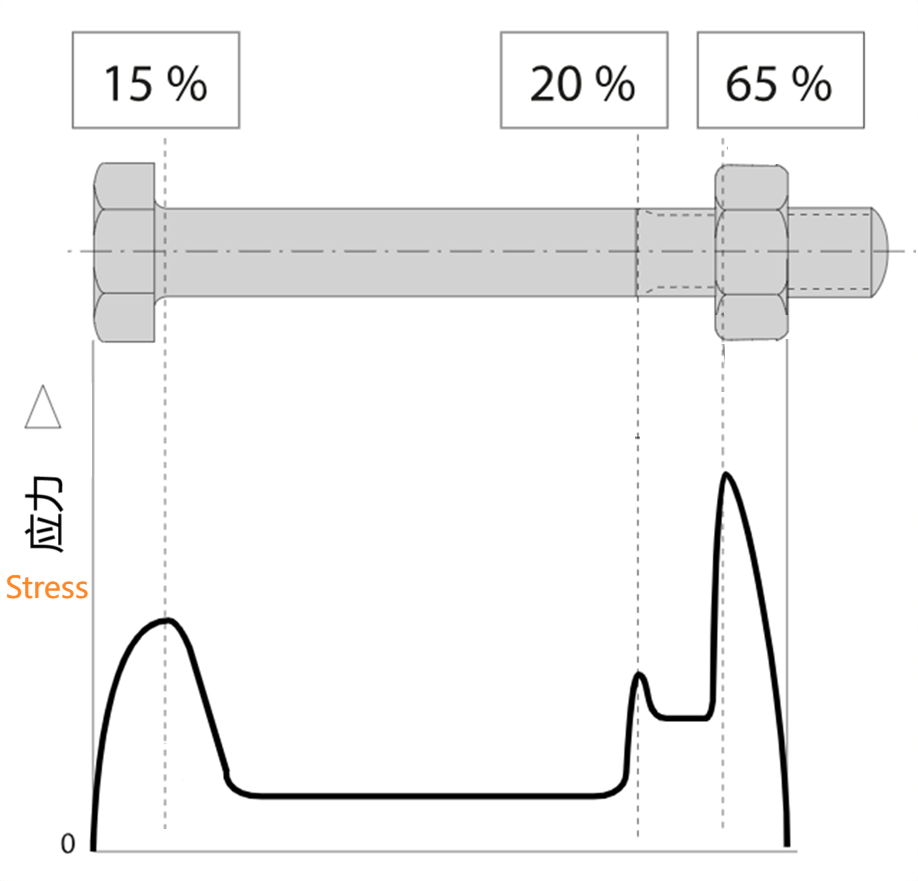

Kā parādīts zemāk esošajā attēlā, patiesībā ir trīs galvenās vietas: ① Pirmās vītnes sakne, kur sakrīt skrūve un uzgrieznis, ar atteices koeficientu 65%, ② pārejas zona starp vītni un pulētu stieni ar bojājuma līmeni 20% un ③ Pāreja starp skrūves galvu un skrūves stieni ar bojājuma līmeni 15%. Šīs trīs vietas ir arī skrūvju sprieguma sadalījuma augstākie punkti.

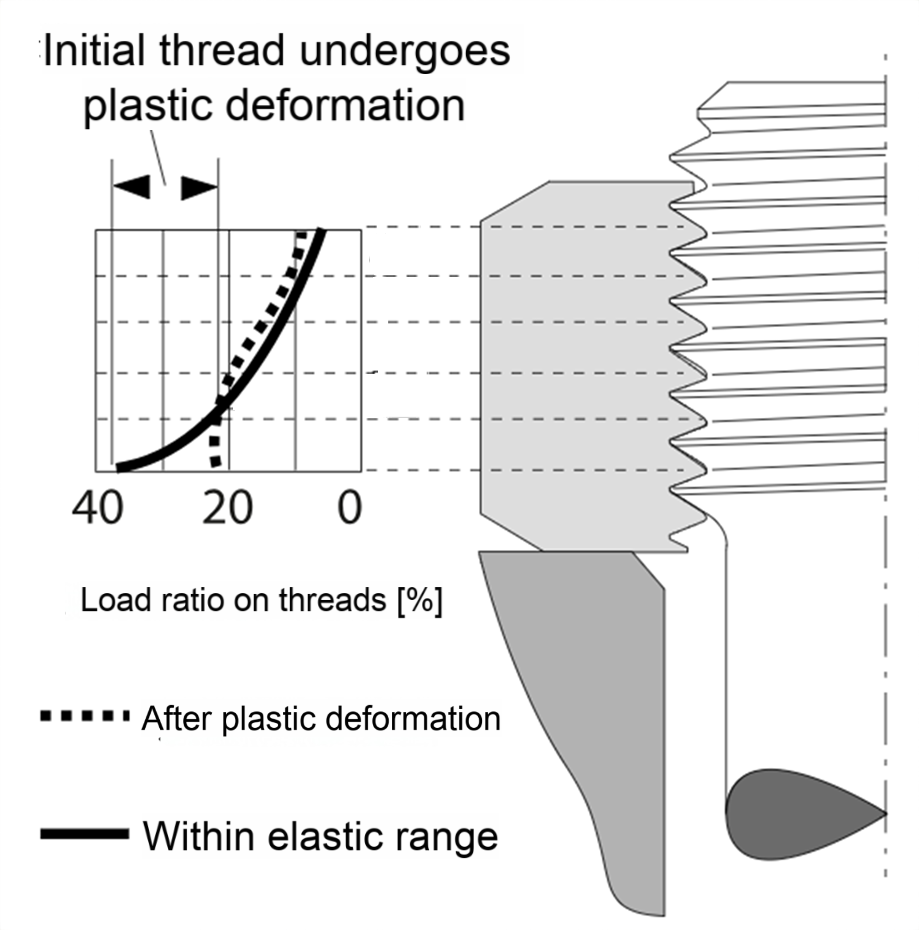

Tostarp pirmās pozīcijas, tas ir, pirmās vītnes saknes, kurā sakrīt skrūve un uzgrieznis, kļūme parasti ir saistīta ar nevienmērīgu vītnes slodzes sadalījumu, un vītnes pirmais aplis ir vislielākā slodze (nākamie apļi samazinās), kā parādīts attēlā zemāk. Sprieguma koncentrācijas koeficients šeit var sasniegt 2-8, un ir viegli izraisīt plaisas un paplašināties, īpaši mainīgas slodzes gadījumā, noguruma lūzums ir lielāks.
Otrā pozīcija, pārejas zonas kļūme starp vītni un pulēto stieni galvenokārt ir saistīta ar ģeometrisku mutāciju izraisītu sprieguma koncentrāciju. Ja pārejas zonā ir vājš raupjums, apstrādes defekti vai materiāla defekti, noguruma izturība tiks vēl vairāk samazināta.

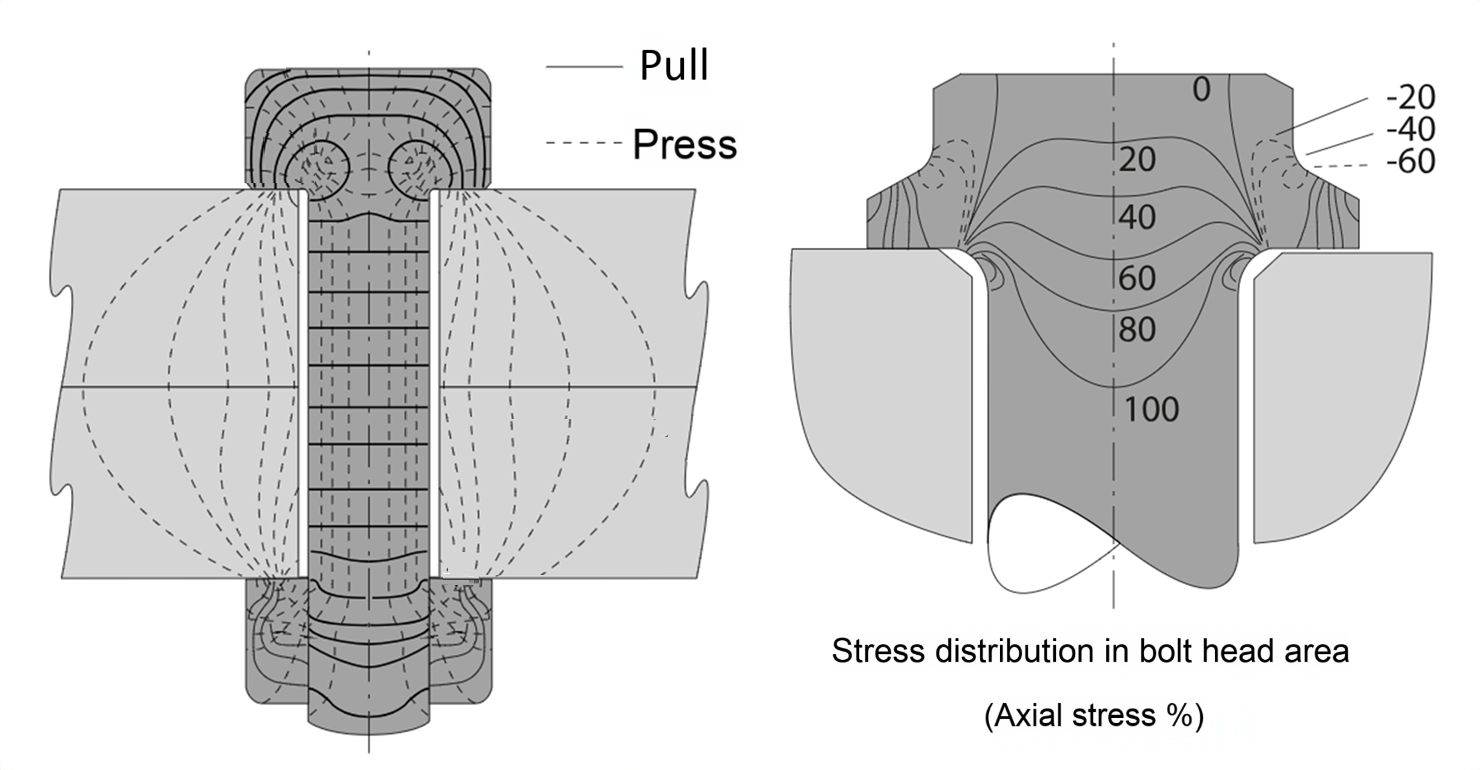

Trešo pozīciju, pāreju starp bultskrūves galvu un skrūvi, parasti izraisa sprieguma koncentrācija, ko izraisa mazais galviņas un skrūves pārejas rādiuss (parasti nepieciešams R, kas ir lielāks vai vienāds ar 0,15 d, d ir skrūves diametrs) vai apstrādes defekti (piemēram, aukstās virziena plūsmas līnijas pārtraukums). Turklāt šī vieta ir pakļauta kombinētam lieces un stiepšanās stresam, kā arī ir vairāk pakļauta lūzumiem.(来源:iMechanics机械)
