Lietas fons: "Tūkstoš{0}}caurumu problēma" mikroshēmu ražošanā

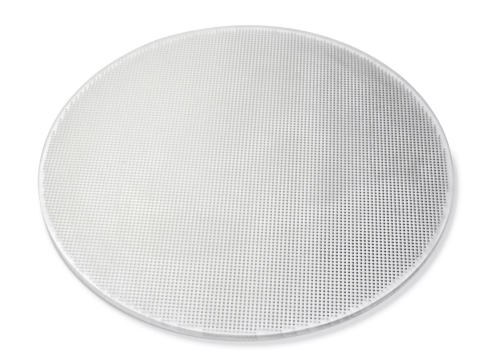

Pusvadītāju mikroshēmu apstrādes jomā kvarca stikls tiek plaši izmantots smidzināšanas disku ražošanā kodināšanas procesā, pateicoties tā augstajai tīrībai, augstas temperatūras izturībai un ķīmiskajai stabilitātei. Vadošā mikroshēmu iekārtu ražotāja apstrādes prasības kvarca smidzināšanas diskiem ir ļoti reprezentatīvas:
Materiāls: Kvarca stikls (cietība HV700)
Galvenās funkcijas: 0,5 mm diametrs, 5 mm dziļi mikro-caurumi (dziļuma-pret-diametra attiecība 10:1), 4996 caurumi ir vienmērīgi jāapstrādā diskā ar diametru 280 mm
Precizitātes prasības: Cauruma apaļums Mazāks vai vienāds ar ±5 μm, pozīcijas kļūda<0.02mm, hole edge collapse ≤0.15mm
Ražotājs sākotnēji izmantoja tradicionālo urbšanas tehnoloģiju, taču saskārās ar divām liktenīgām problēmām:
Efektivitātes sašaurinājums: viena cauruma apstrāde aizņem 270 sekundes, un viena diska apstrādei nepieciešama nepārtraukta darbība 34 dienas;

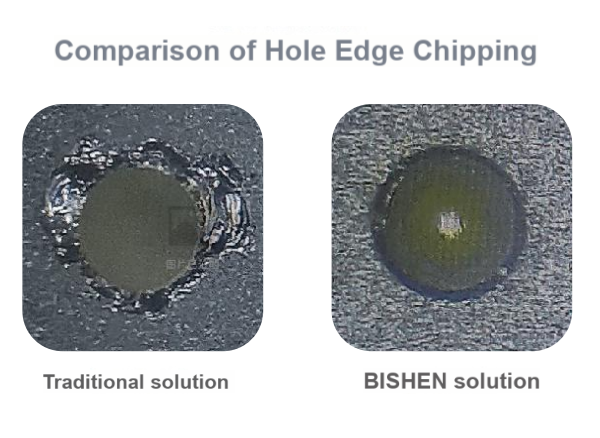

Raža nekontrolējama: Cauruma malas sabrukums sasniedz 0,4 mm, kā rezultātā vairāk nekā 30% apstrādājamo detaļu tiek saplaisātas un nobirušas sprieguma koncentrācijas dēļ.
BISHEN risinājumi: Ultraskaņas tehnoloģija sagrauj tradicionālo amatniecību
Ņemot vērā kvarca stikla trauslās un cietās īpašības, BISHEN R&D komanda ierosināja ultraskaņas precīzās gravēšanas un frēzēšanas sistēmu, kas izlauzās cauri trim tehniskiem jauninājumiem:
① Augstas{0}}frekvences ultraskaņas vibrāciju samazināšanas tehnoloģija
20 kHz ultraskaņas vibrācija saīsina saskares laiku starp urbi un materiālu līdz mikrosekundēm, samazina griešanas spēku par 65% un nomāc malas sabrukšanu no saknes.
② Integrēta PCD urbja pielāgošana
Urbja uzgalis ir izgatavots no dimanta kompozītmateriāla loksnes (PCD) vienā gabalā ar griešanas malas loka precizitāti ±2 μm un 0,01 grādu aksiālās korekcijas sistēmu, lai nodrošinātu 5 mm dziļu caurumu taisnumu.
③ Vakuuma adsorbcijas pozicionēšanas instrumenti
Gaisa peldošā platforma ar neatkarīgu vairāku apgabalu vadību stabilizē 280 mm kvarca diska līdzenuma kļūdu 0,005 mm robežās, novēršot urbšanas pozīcijas novirzes.

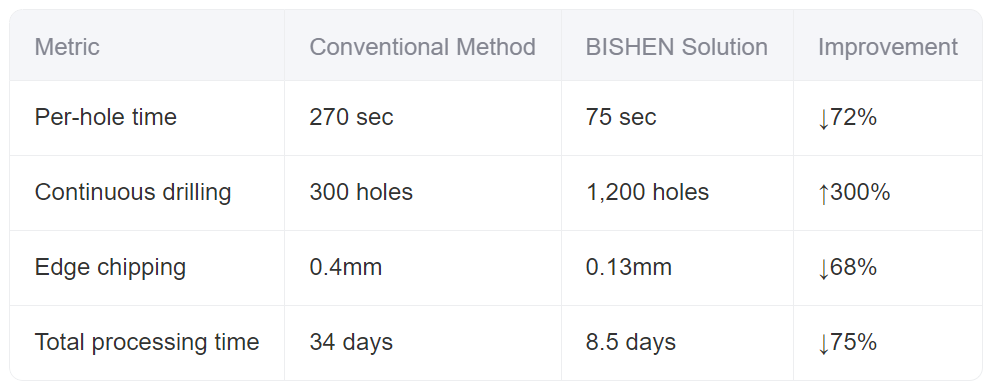

Apstrādes datu salīdzinājums: dubults lēciens efektivitātes un precizitātes ziņā
Risinājumu trīs mēnešus pēc kārtas ir pārbaudījuši klienti masveida ražošanā, un izsmidzināšanas plāksnes iznākums ir palielinājies no 67% līdz 98%, ietaupot ražotājiem vairāk nekā 8 miljonus juaņu kvarca materiālu zudumu izmaksās katru gadu.
Nozares iedvesma: precīzās apstrādes tehniskais pagrieziena punkts
Kvarca stikla mikro{0}}caurumu apstrāde reiz bija "šaurā vieta", kas ierobežoja mikroshēmu aprīkojuma jaunināšanu. Izmantojot ultraskaņas tehnoloģiju inženiertehnisko pielietojumu, BISHEN ne tikai atrisināja mikro-caurumu apstrādes problēmu ar dziļuma-pret-diametra attiecību 10:1, bet arī apstiprināja jaunu trauslu un cietu materiālu precīzas apstrādes paradigmu - aizvietojot ar vienkāršu vibrācijas palielinājumu, kam ir instrumenta cietība. universāla vērtība īpaši-precīzai apstrādei tādās nozarēs kā keramika un optiskais stikls.
