Plānas -sienu gredzeni, piemēram, dzinēja korpusi, lieli savienotājgredzeni un citi svarīgi kosmosa komponenti, bieži tiek izgatavoti ar plānām sekcijām, bet ar lielu diametru. Lai gan šīs detaļas ir vieglas un ekonomiski izdevīgas, tās saskaras ar ievērojamām apstrādes problēmām. Plānās sienas padara tās ļoti jutīgas pret termiskiem kropļojumiem apstrādes laikā, it īpaši, ja ir iesaistītas augstas-precizitātes iekšējās īpašības, piemēram, urbumi.
Izaicinājums
Apstrādājot liela{0}}diametra, plānām-sienu komponentus, galvenais izaicinājums ir pārvaldīttermiskā izplešanāsgriešanas procesa laikā. Kad rīks mijiedarbojas ar materiālu,lokalizēta siltuma ražošananoved pienelineāra termiskā deformācija, izraisot daļas deformāciju vai deformāciju. Šis kropļojums ir īpaši problemātisks, apstrādājot iekšējos urbumus vai citas precizitātes funkcijas, jo pat neliela nobīde var apdraudēt daļas integritāti.
Temperatūras svārstībasietekmēt ģeometriju, izraisot kritisko īpašību novirzi.
Termiskie kropļojumiapgrūtina stingras pielaides sasniegt lielām, sarežģītām daļām.
Nekontrolēts karstumsrada lūžņus vai pārstrādāšanu sliktas izmēru precizitātes dēļ.
Mūsu risinājuma pieeja
Lai risinātu šīs problēmas, Bishen Precision ir izstrādājis integrētu termiskās kontroles stratēģiju, kas apvienoprogresīvas dzesēšanas tehnoloģijas, reāllaika temperatūras uzraudzība-, unlāzerprofilēšanas sistēmas:
Reāllaika temperatūras kontrole-
Mēs nodarbināminfrasarkanie temperatūras sensoriintegrēts CNC apstrādes procesā, lai nepārtraukti uzraudzītu instrumenta un sagataves temperatūru. Tas ļauj pielāgot griešanas parametrus, lai uzturētu stabilu termisko vidi.
Segmentēts dzesēšanas process
Nepārtrauktas dzesēšanas šķidruma plūsmas vietā mēs izmantojam asegmentēta dzesēšanas stratēģijakas pielieto dzesēšanas šķidrumus pa posmiem, sinhronizēti ar apstrādes fāzēm. Tas novērš termisko šoku un samazina materiāla nevienmērīgas izplešanās risku.
Lāzerprofilēšana{0}}reāllaika uzraudzībai
Lai saglabātu precizitāti, mēs izmantojamlāzerprofilēšanas sistēmaskas mēra detaļas virsmu un iekšējās īpašības tās apstrādes laikā. Sistēma nodrošina atgriezenisko saiti par izmēru nobīdēm, ko izraisa termiskā izplešanās, ļaujot-reāllaikā kompensēt un pielāgot darba celiņus.
Atpūta pēc-apstrādes
Pēc apstrādes detaļas tiek turētas kontrolētā vidē, lai ļautu materiālam atslābt, stabilizējot iekšējos spriegumus pirms apdares. Tas palīdz nodrošināt izmēru stabilitāti un uzlabo galīgo precizitāti.
Rezultāti
| Metrika | Pirms optimizācijas | Pēc optimizācijas |
|---|---|---|
| Urbuma diametra novirze | ±0,03 mm | ±0,005 mm |
| Ovalitātes kļūda | 0,06 mm | 0,01 mm |
| Termisko kropļojumu poste{0}}Izgriezta | Nozīmīgi | Minimāli |
| Metāllūžņu likme | 10% | <1% |
Pielietojuma gadījums: Dzinēja stiprinājuma gredzens

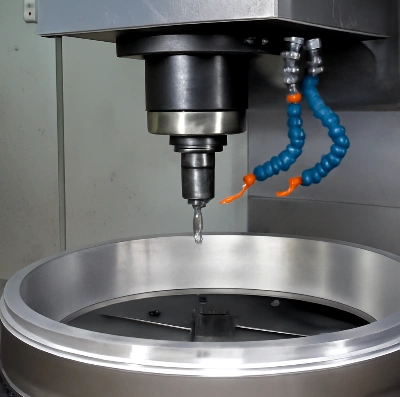

Nesenā projektā mums tika uzdots apstrādāt lielualumīnija sakausējuma dzinēja stiprinājuma gredzensar sieniņu biezumu 5 mm un ārējo diametru 500 mm. Detaļai bija nepieciešama augsta iekšējā urbuma precizitāte, lai pareizi piestiprinātu savienojošās daļas.
Bez precīzas termiskās pārvaldības stratēģijas temperatūras{0}}izkropļojumi griešanas laikā izraisīja urbuma novirzi līdz pat 0,03 mm, tādējādi radot lielu lūžņu daudzumu. Ieviešot mūsudaudzfāžu dzesēšanas sistēmaunlāzerprofilēšana, mēs samazinājām urbuma novirzi līdz 0,005 mm, uzlabojot detaļu veiktspēju un samazinot atkritumu daudzumu.
Secinājums
Plānas -sienu, liela- diametra detaļu precīzai apstrādei nepieciešama rūpīga termiskā kontrole. Caurreāllaika temperatūras pārvaldība-, segmentēta dzesēšana, unlāzera-vadītā kompensācija, mēs esam veiksmīgi atrisinājuši termiskās izplešanās problēmu, nodrošinot augstu{0}}precizitāti un bez defektiem-kritisku kosmosa un automobiļu sastāvdaļu ražošanu.
Ja jūs saskaraties ar lielu{0}}diametra plānu{1}}sienu apstrādi,sazinieties ar mums šodienlai uzzinātu, kā mūsu uzlabotie termiskās kontroles procesi var uzlabot jūsu ražošanas efektivitāti un detaļu kvalitāti.
